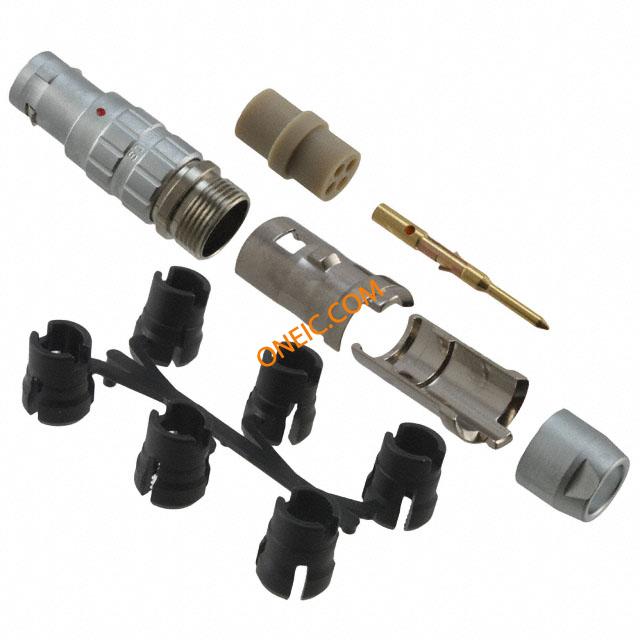

JBXFD1G04MCSDSR
| Manufacturer | |
| Description | Circular Push Pull Connectors 4P Strt Pin Plug Crimp Shell Size 1 CONN PLUG 4POS STR CABLE CRIMP CIRCULARPUSHPULLCONNECTOR,PLUG,SHELL1,4P,CRIMP20 |
| Category |
商业参数
| 商标名 | JBX | 其他名称 | SOU1695 |
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 900VDC | 最大额定电流 | 10A |
机械参数
| 尺寸 | 1 | 包装方式 | Bulk |
| 外壳尺寸 | 1 | 导线线规 | 20 |
| 方向 | G | 外壳样式 | Plug |
| 端接方式 | Crimp | 安装类型 | Free Hanging (In-Line) |
| 外壳镀层 | Chrome over Nickel | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 紧固类型 | Push-Pull |
| 安装样式 | Cable | 外壳材料（壳体） | Hybrid |
| 端接样式 | Crimp | 第一触头极性 | Pin (Male) |
| 触点数 | 4 | 位数 | 4 |
| 外壳尺寸-插件 | 1 | 外壳材料及表面处理 | Brass, Chrome over Nickel |
| 接触镀层厚度 | 19.7µin (0.50µm) | ||
产品信息
| 类型 | CablePlug | 系列 | JBX |
| 产品特性 | Cable Clamp, Shielded | 产品子类型 | Connectors |
环境参数
| 防护等级 | IP40 | 工作温度 | -55°C ~ 125°C |
