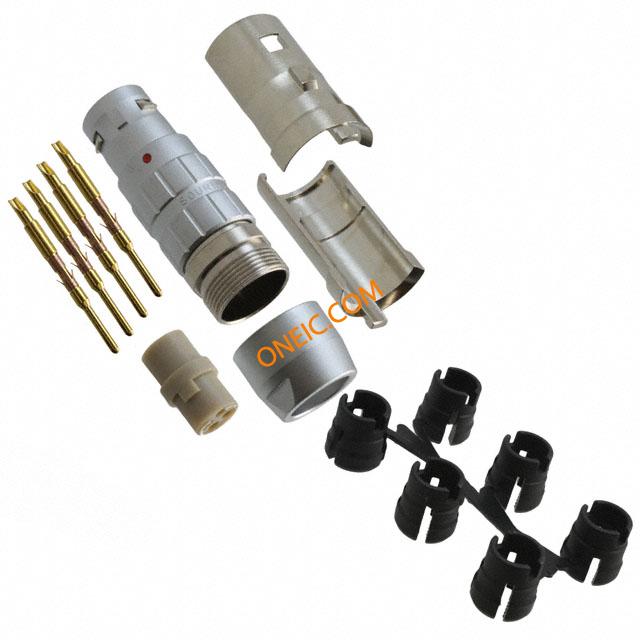

JBXFD1G04MSSDSR
| Manufacturer | |
| Description | Circular Push Pull Connectors 4P Strt Pin Plug Solder Shell Size 1 CONN PLUG 4POS STR CABLE SOLDER JBXPLUGFD |
| Category |
商业参数
| 商标名 | JBX | 其他名称 | SOU1696 |
| 产品类别 | Circular Push Pull Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 额定电压 | 900VDC | 最大额定电流 | 10A |
机械参数
| 包装方式 | Bulk | 外壳尺寸 | 1 |
| 导线线规 | 24 | 方向 | G |
| 外壳样式 | Plug | 端接方式 | Solder Cup |
| 安装类型 | Free Hanging (In-Line) | 外壳镀层 | Chrome over Nickel |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Gold |
| 紧固类型 | Push-Pull | 安装样式 | Cable |
| 外壳材料（壳体） | Hybrid | 端接样式 | Solder |
| 第一触头极性 | Pin (Male) | 触点数 | 4 |
| 位数 | 4 | 外壳尺寸-插件 | 1 |
| 外壳材料及表面处理 | Brass, Chrome over Nickel | 接触镀层厚度 | 19.7µin (0.50µm) |
产品信息
| 系列 | JBX | 产品特性 | Cable Clamp, Shielded |
| 产品子类型 | Connectors | ||
环境参数
| 防护等级 | IP40 | 工作温度 | -55°C ~ 125°C |
