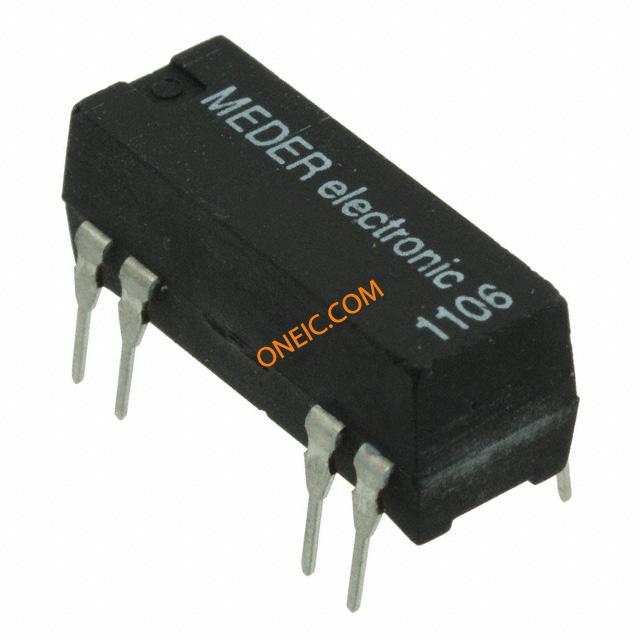

DIP24-2A72-21L
| Manufacturer | |
| Description | Reed Relays 2 Form A, SPST-NO 24V Molded DIP RELAY REED DPST 1A 24V Reed relay 24 VDC 2000 Ohm 290 mW, DIP24-2A72-21L, Standex-Meder |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 3224200021 | 标准包装数量 | 25 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 290 mW |
| 电感量 | 290 | 线圈电流 | 12mA |
| 释放时间 | 0.1ms | 释放范围（时间） | 0.1ms |
| 额定输出功率 | 15 W | 测试电压 | 1.5 |
| 线圈电阻 | 2000 Ohms | 供电电压 | 24 V |
| 开关电压 | 200VAC, 200VDC - Max | 开关容量 | 20 W |
| Vgs(th)（最大）@ Id | 3.6 VDC | 开关电流 | 1 A |
| 二极管配置 | Yes | 断态电压 | 3.6 VDC |
| 最大额定电流 | 1 A | 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.8 VDC |
| 触点额定电流 | 1A | 触点额定值 @ 电压 | 1A |
| 保护电压（VP）（2416） | IP 54 | ||
机械参数
| 间距 | 2.54 | 包装方式 | Tube |
| 触点形式 | 2 Form A (DPST-NO) | 触点形状 | DPST (2 Form A) |
| 安装类型 | Through Hole | 操作力 | 0.5ms |
| 端接样式 | PC Pin | 触点数 | 2 make contacts (NO) |
产品信息
| 系列 | DIP | 继电器类型 | Reed |
环境参数
| 动作时间 | 0.5ms | 工作温度 | -20°C ~ 70°C |
