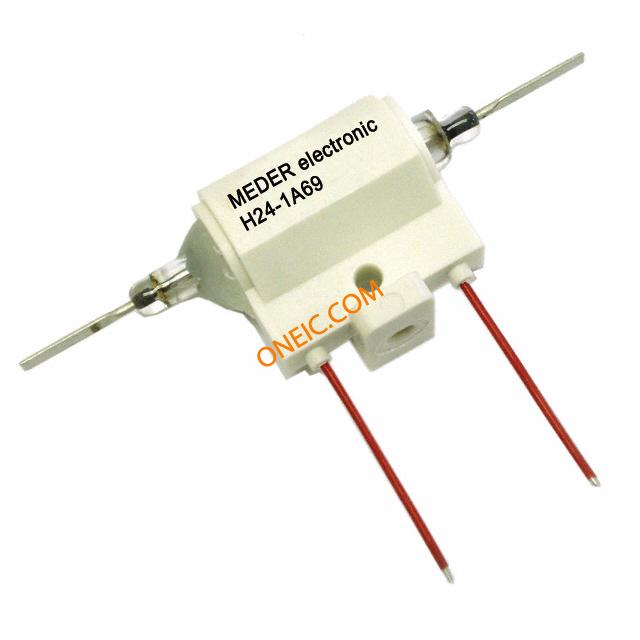

H24-1A69
| Manufacturer | |
| Description | Reed Relays 24VDC 50W 1 FORM A RELAY REED SPST 3A 24V |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Reed Relays | 标准包装数量 | 12 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 822 mW |
| 线圈电流 | 34.29mA | 释放时间 | 1.5ms |
| 释放范围（时间） | 1.5ms | 额定输出功率 | 50 W |
| 线圈电阻 | 700 Ohms | 供电电压 | 24 VDC |
| 开关电压 | 10 kVDC | Vgs(th)（最大）@ Id | 3.6 VDC |
| 断态电压 | 3.6 VDC | 最大额定电流 | 3 A |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.8 VDC | 触点额定电流 | 3A |
| 触点额定值 @ 电压 | 3A | ||
机械参数
| 包装方式 | Bulk | 触点形式 | 1 Form A (SPST-NO) |
| 触点形状 | SPST-NO (1 Form A) | 安装类型 | Chassis Mount |
| 操作力 | 3ms | 端接样式 | Wire Leads |
产品信息
| 系列 | H | 继电器类型 | Reed |
环境参数
| 动作时间 | 3ms | 工作温度 | -20°C ~ 70°C |
