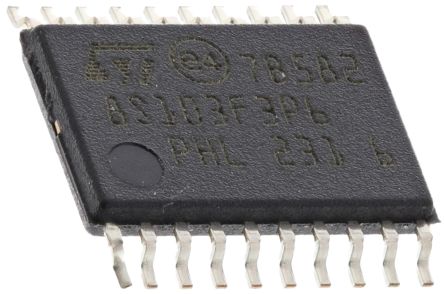

STM8S103F3P6
| Manufacturer | |
| Description | MCU 8-bit STM8S STM8 CISC 8KB Flash 3.3V/5V 20-Pin TSSOP Tube STM8S 8K TSSOP20 85°C MCU 8BIT 8K FLASH 20-TSSOP STM8S103F3P6, 8 bit Microcontroller STM8 16MHz 8kb Flash, 1kb RAM, I2C SPI 20-Pin TSSOP 8-bit Microcontrollers - MCU Access Line 16 MHz 8-bit MCU 32 Kbyt STMicroelectronics STM8S 系列 8 bit STM8 MCU, 16MHz, 640 B，8 kB ROM 闪存, 1 kB RAM, 20针 TSSOP封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 74 |
| 产品类别 | 8-bit Microcontrollers - MCU | 标准包装数量 | Trays |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | No | ||
电气参数
| 转速 | 16 MHz | 定时器 | 1 x 8 bit, 4 x 16 bit |
| RAM 大小 | 1 KB | 内核大小 | 8-Bit |
| 核心类型 | STM8 | 频率 | 16 MHz |
| 接口 | I2C/SPI/UART | 时钟速率 | 16 MHz |
| 分辨率 | 16bit | EEPROM容量 | 640Byte |
| 存储器容量 | 8KByte | 存储器类型 | FLASH |
| I/O 数量 | 16 | 位数 | 10 |
| 额定电压 | 2.95 → 5.5 V | 看门狗定时器 | 2 |
| 数据转换器 | A/D 5x10b | 最大频率 | 16MHz |
| DAC数量 | 5 | 振荡器类型 | Internal |
| 串行协议 | 1 | 供电电压 | 3.3|5 V |
| 数字I/O线数 | 16pins | 分辨率（位） | 10Bit |
| 通道数量 | 1 | 程序存储器大小 | 8 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 5 |
| 最小输入电压 | 5.5V | 最小供电电压 | 2.95 V |
| 频率（中心/带宽） | 16 bit, 8 bit | 最大功耗 | 238 mW |
| 每元件位数 | 10 bit | 供电电压 (Vcc/Vdd) | 2.95 V ~ 5.5 V |
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 6.6mm | 包装方式 | TUBE |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 20TSSOP |
| 冷却的封装 | TSSOP | 总长度 | 6.5 |
| 包装数量 | TSSOP | 尺寸/外形 | 6.6 x 4.5 x 1.05mm |
| 位数 | 20 | 外壳尺寸-插件 | 1 |
| 核心数/总线宽度 | 8 Bit | 脉冲宽度失真（最大） | 3 x 16 bit |
产品信息
| SPI | 1 | USB | 0 |
| 系列 | STM8S10x | 协议 | 1 |
| 匹配码 | STM8S103F3P6 | SPI编号 | 1 |
| 片内RAM（通道数×位宽） | 5-chx10-bit | 外设 | Brown-out Detect/Reset, POR, PWM, WDT |
| 架构 | CISC | 连接性 | I²C, IrDA, LIN, SPI, UART/USART |
| 可编程性 | Yes | 核心处理器 | STM8 |
| 定时器数量 | 7 | 标准交期 | 16 weeks |
| 射频系列/标准 | STM8S | DigiKey可编程 | Yes |
| 印刷电路板数量 | 20 | ||
环境参数
| 测试温度 | -40°C | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
