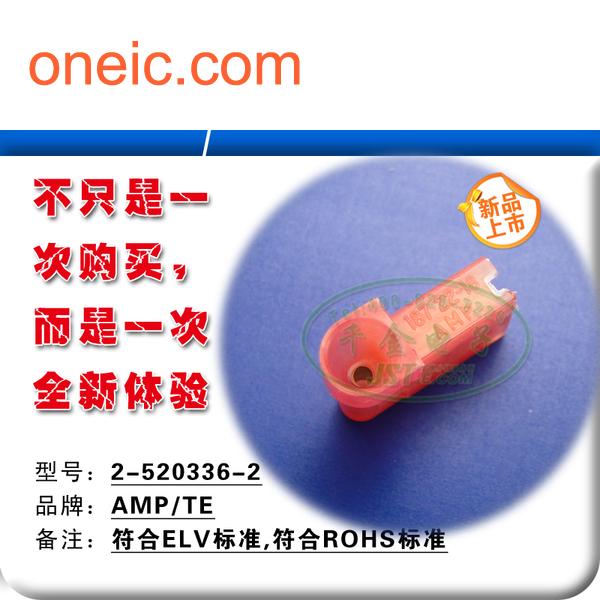

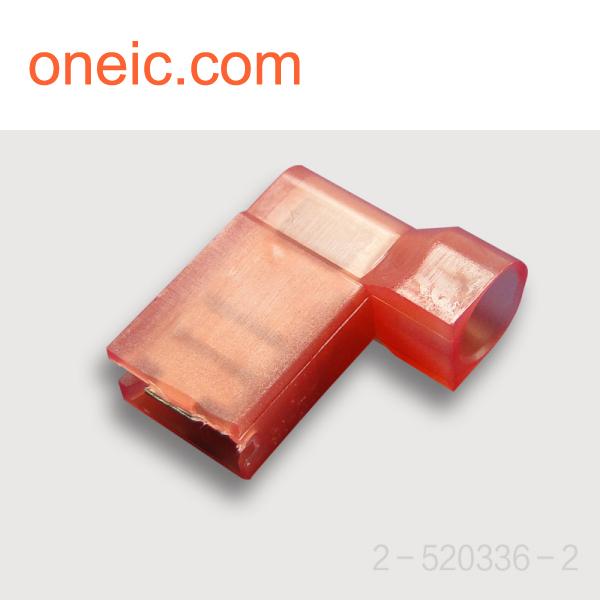

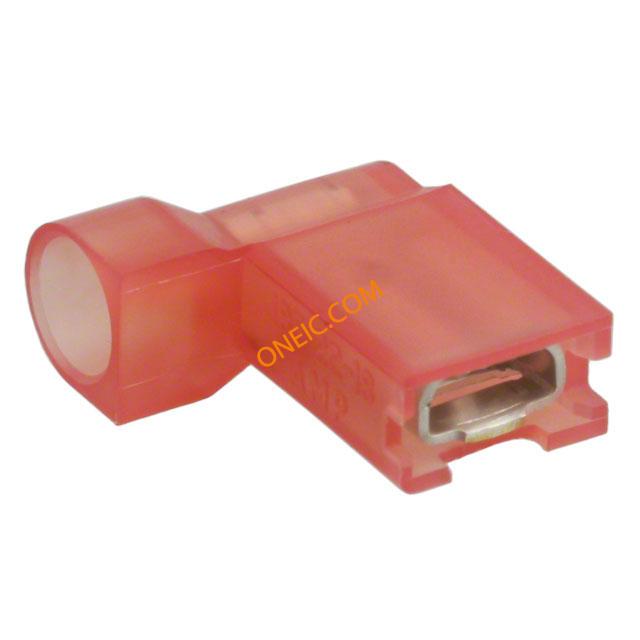

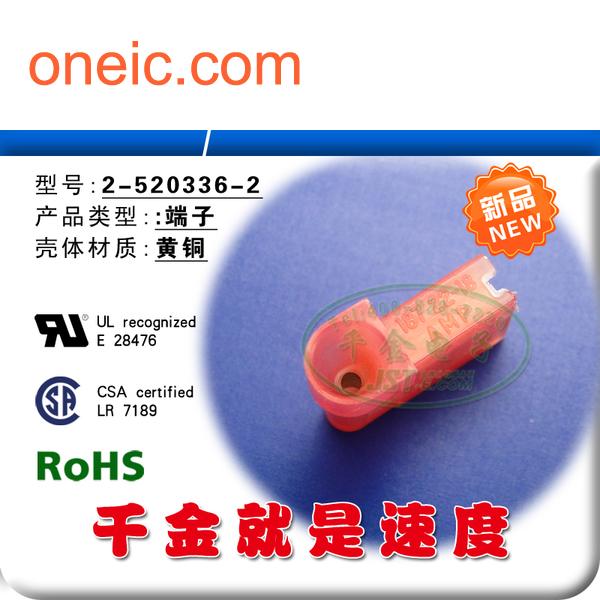

2-520336-2
| Manufacturer | |
| Description | Quick Disconnect Terminal 18-22AWG RCP 16.14mm 13.08mm Tin Strip Terminals ULTRA FAST FLG REEL Ultra-Fast Receptacles & Tabs CONN RECEPT FAST 18-22 AWG .187 Flag terminal, Ultra-Fast 187, AWG 22-18 Quick Disconnect Terminal 18-22AWG RCP 16.14mm 13.08mm Tin Strip Product Highlights:ReceptacleProprietary Name = Ultra-FastReceptacle Style = FlagTab Fit = 4.75 x 0.81 mmBrass MaterialSearch Keywords:Ultra-Fast, Ultra-Fast Plus, FASTON, terminal, one piece, fully insulated, receptacle, tab, wire crimp, flag, .187, .250, color coded by wire size, 26-10 AWG TERMINAL, FLAG DISCONNECT, 0.187IN, RED CONNECTOR,RECEPTACLE,FLANGE,ULTRAFAST187,22-18AWG,4.75X0.81MM Ultra Fast 22-18 AWG Straight Fully Insulated Receptacle Assembly TE Connectivity Ultra-Fast .187 系列 红色 绝缘 镀锡触芯 旗形压接端子 , 4.75 x 0.81mm ULTRA-FAST 187 ASY REC 22-18 TPBR |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Faston Terminals | 其他名称 | A27835CT |
| 零件号别名 | 66101-3 | 产品类别 | Terminals |
| 标准包装数量 | 2,200 | 工厂包装数量 | 2200 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-2 |
机械参数
| 颜色 | Red | 深度 | 13.08 mm |
| 表面处理 | Tin | 重量 | 0.002 |

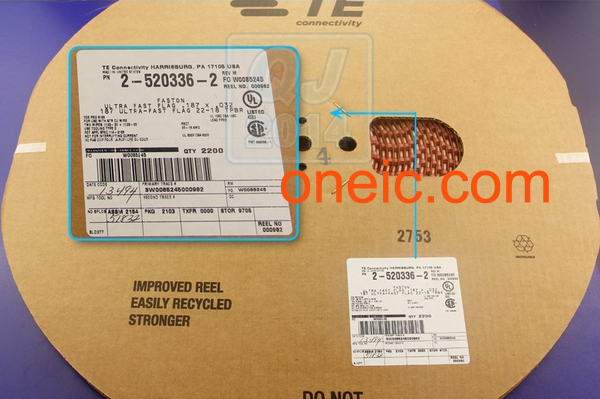

| 材料（通用） | Brass | 包装方式 | Reel |
| 插片宽度 | 4.75 x 0.81 [.187 x .032] | 绝缘类型 | Insulated |
| 导线线规 | 22-18 | 端接方式 | Crimp |
| 重量（g） | 15.65 | 基体材料 | Brass |
| 安装类型 | Wire | 螺柱/焊片尺寸 | 0.187 in x 0.032 in |
| 插片厚度 | 0.032" (0.81mm) | 端子类型 | Angled - 90°, Flag |
| 连接器类型 | :Flag Disconnect | 接触镀层 | Tin |
| 壳体镀层 | Tin | 连接器样式 | Flag |
| 触头材料 | Brass | 绝缘颜色 | :Red |
| 总长度 | 16.14mm | 包装数量 | Strip |
| 绝缘高度 | Non-Insulation Support | 端接样式 | Crimp |
| 连接器颜色 | Red | 绝缘直径 | 4.19 [.165] Max. |
| 绝缘材料 - 类型 | Nylon | 绝缘材料 - 材质 | Yes |
| 线规或范围 - AWG | :22AWG | 线规或范围 - mm² | 0.30-0.90² [22-18] |
产品信息
| 名称 | 端子 | 类型 | Receptacle |
| 单位 | PCS | 连接器性别 | Female |
| 系列 | 187 | 数量 | 11000.0 |
| CAD图纸 | 3D CAD Model | 应用 | Standard |
| 产品子类型 | Receptacle | 专有名称 | Ultra-Fast |
| 制造国家 | 美国 | 设备部件号 | 2-520336-2.pdf |
| 最小起订量 | 1 | ||
