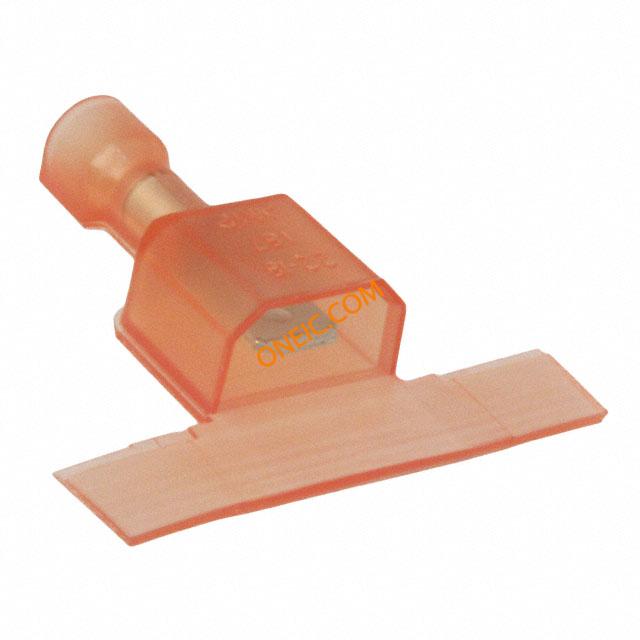

2-521102-2
| Manufacturer | |
| Description | Quick Disconnect Terminal 18-22AWG M 20.14mm 11.38mm Tin Strip on Reel Terminals TAB 187X020 22-18 Ultra-Fast Receptacles & Tabs TAB ASSY U-F 187X020 22-18TPBR Tab terminal, Ultra-Fast 187, AWG 22-18 Quick Disconnect Terminal 18-22AWG M 20.14mm 11.38mm Tin Strip on Reel Product Highlights:TabProprietary Name = Ultra-FastTab Fit = 4.75 x 0.51 mmBrass MaterialInsulation Diameter = 3.43 [.135] Max. mm [in]Search Keywords:Ultra-Fast, Ultra-Fast Plus, FASTON, terminal, one piece, fully insulated, receptacle, tab, wire crimp, flag, .187, .250, color coded by wire size, 26-10 AWG TAB,ULTRA-FASTPLUS25022-18,4.75X0.51MM,BRASS Ultra Fast 22-18 AWG Straight Fully Insulated Receptacle Assembly TE Connectivity 红色 Ultra-Fast .187 系列 绝缘 压接接头端子, 4.75 x 0.51mm, 镀锡触芯 ULTRA-FAST 187 ASY REC 22-18 TPBR |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Tab Terminals | 其他名称 | A101126CT |
| 零件号别名 | 66105-4 | 产品类别 | Terminals |
| 标准包装数量 | 1,500 | 工厂包装数量 | 1500 |
合规参数
| RoHS | RoHS Compliant | UL等级 | 已获认证 |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-2 |
电气参数
| 核心类型 | Closed | 最大电压 | 600 |
| 开关功能 | 快速连接 | ||
机械参数
| 颜色 | Red | 深度 | 11.38 mm |
| 表面处理 | Tin | 材料（通用） | Brass |
| 包装方式 | Reel | 插片宽度 | 4.75 x 0.51 [.187 x .020] |
| 电缆类型 | Regular Wire | 绝缘类型 | Insulated |
| 导线线规 | 22-18 | 端接方式 | Crimp |
| 基体材料 | Brass | 安装类型 | Straight |
| 插片厚度 | 0.020" (0.51mm) | 端子类型 | Standard |
| 电缆直径 | 0.8mm² | 电缆材料 | Stranded |
| 连接器类型 | Standard | 接触镀层 | Tin |
| 壳体镀层 | Tin | 连接器用途 | Wire & Cable |
| 插入件材料 | 黄铜 | 插入力 | 普通 |
| 触头材料 | Brass | 总长度 | 0.793" (20.14mm) |
| 包装数量 | Strip | 导线端接方式 | No |
| 绝缘高度 | Non-Insulation Support | 端接样式 | 公端 |
| 连接器颜色 | Red | 适用端子尺寸 | 3.43 mm [ .135 in ] |
| 接触件尾部长度 | 0.51mm | 绝缘直径 | 3.43 [.135] Max. |
| 绝缘材料 - 类型 | Nylon | 总厚度 | .41 mm [ .016 in ] |
| 焊盘布局尺寸 | 4.75 x 0.51mm | 绝缘材料 - 材质 | Fully Insulated |
| 法兰上方插针尺寸 | 4.75 mm [ .187 in ] | 法兰下方引脚尺寸 | .51 mm [ .02 in ] |
| 线规或范围 - AWG | 18AWG | 线规或范围 - mm² | 0.30-0.90² [22-18] |
| 触点镀层厚度 - 柱 | 4.75mm | 外径-未扩张 | 3.43 mm [ .135 in ] |
产品信息
| 类型 | Quick Disconnect Ter | 连接器性别 | Male |
| 系列 | 521 | 应用 | Standard |
| 产品子类型 | Tab | 专有名称 | Ultra-Fast |
| 其他规格 | Wire Crimp | ||
环境参数
| 工作温度 | 105 | ||
