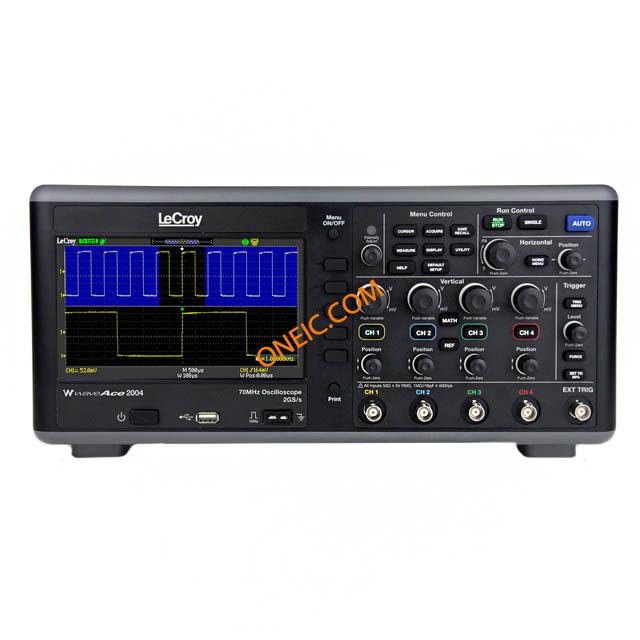

WAVEACE 2004
| Manufacturer | |
| Description | DGTL O-SCOPE 70MHZ 4CH 1GS/S Benchtop Oscilloscopes 70MHz, 1GS/s, 4ch 12kpts/Ch,7 Display Oscilloscope: digital; Band: ≤70MHz; Channels:4; 12kpts/ch |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | WAVEACE2004 | 零件号别名 | WAVEACE2000 |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | ||
电气参数
| 输入端 | AC, DC, GND | 通道数 | 4 |
| 频率 | ≤70MHz | 接口 | LAN, USB |
| 存储器容量 | 24kpts | 显示类型 | LCD - Color |
| 输入信号 | 2mV/div...5V/div | 输入功率 | 100...240VAC, 50/60/400Hz |
| 输入阻抗 | 1M - 18pF | 上升时间（典型） | 5ns |
| 供电电压 | 100 ~ 240VAC | 分辨率（位） | 8bit |
| 通道数量 | 4 | 采样频率 | 1 GS/s |
| 输出1频率 | 5n...50s/div | 输入电压（最大） | 400V |
| 最小输入电压 | CAT I 400V | 采样率（每秒） | 1G |
机械参数
| 重量 | 3.58 kg | 带宽 | 70MHz |
| 包装方式 | Bulk | 电缆类型 | Global Power Cord Sets Included |
| 总体尺寸 | 360 x 124.1 x 163mm | ||
产品信息
| 类型 | Bench, Digital | 功能 | Record, Playback, Save |
| 包含附件 | Probes, Manual, Software, USB Cable | 探头类型 | Passive 1:1, 10:1 (4) |
| 双向可控硅类型 | slope, impulse width, accrual time, alternativeness, video signal (PAL, SECAM, NTSC) | 显示样式 | LCD 7" (480x234) |
| 设备类型 | Digital Oscilloscopes | 单元数量 | 1 |
| 附加功能 | addition, subtraction, division, multiplication and FFT | 带假起始位检测 | Hamming, Hanning, Blackman, Rectangular |
环境参数
| 环境防护（如抗紫外线） | 2 | ||
