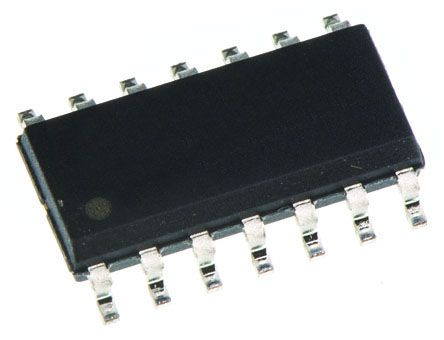

点击放大查看
CD4041UBM
| Manufacturer | |
| Description | Buffer 4-CH Inverting/Non-Inverting CMOS 14-Pin SOIC Tube Buffers & Line Drivers CMOS Quad True/ Comp Buffer IC COMPLEMENT BUFF QD 14SOICN LOGIC, COMPLEMENT BUFF QD, 14SOICN CMOS Quad True/Complement Buffer Texas Instruments 四 反相，非反相 缓冲器 , 14针 SOIC封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Buffers & Line Drivers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SOIC |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电压 | 10 | 输入类型 | CMOS |
| 逻辑类型 | CD4000 | 输出类型 | CMOS |
| 输入信号 | Single-Ended | 位数 | 4 |
| 额定电压 | 3 | 输入数量 | 4 |
| 供电电压 | 18 V | 输出数量 | 4 |
| 通道数量 | 4 | 元件数量 | 4 |
| 最大额定电流 | Catalog | 输出1频率 | 8 |
| 施密特触发器输入 | No | 最小供电电压 | 3 V |
| 最大功耗 | 500 mW | 传播延迟（最大） | 120 |
| 静态电流 (Iq) | 0.04 uA | 传播延迟时间 | 120 ns at 5 V, 70 ns at 10 V, 50 ns at 15 V |
| 静态电流（最大） | 0.06 | 输出高/低电流 | - 24 mA |
| 每元件位数 | 1 | 输出源/灌电流 | -24/24 |
| 最大传播延迟 @ V, 最大CL | 120@5V|70@10V|50@15V ns | 传播延迟 tpLH / tpHL（最大） | 120 |
机械参数
| 宽度 | 4(Max) | 重量 | 0.000638 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| 系列 | :CD4000 | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | Buffer | 极性 | Inverting/Non-Inverting |
| 软件 | SCHS039C | 技术 | CMOS |
| 射频系列/标准 | CD4000 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -55 to 125 | 工作温度 | + 125 C |
