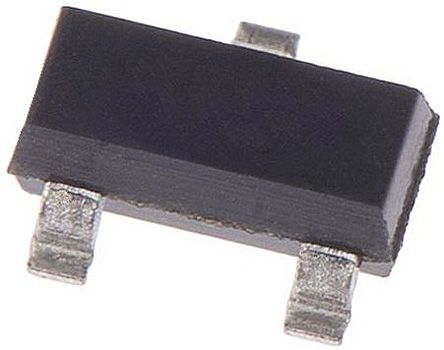

LM809M3-3.08/NOPB
| Manufacturer | |
| Description | Processor Supervisor 3.08V 3V/3.3V/5V 3-Pin SOT-23 T/R IC MICRO RESET CIRCUIT SOT23-3 IC MICRO RESET CIRC SOT23-3 LM809M3-3.08/NOPB, Processor Supervisor 3, 3.3, 5V Active Low, 3-Pin SOT-23 Supervisory Circuits UP SUPERVISORY IC VOLTAGE DETECTOR / MICROPROCESSOR SUPERVISOR IC IC, MICRO RESET CIRCUIT, 3SOT23 3-Pin Microprocessor Reset Circuits Voltage Detector IC 3.08 V SOT-23, LM809, LM809M3-3,08/NOPB, Texas Instruments 处理器监控器, 3 V, 3.3 V, 5 V监控电压, 低电平有效, 3针 SOT-23封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | LM809M3-3.08/NOPBDKR | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 复位 | Active Low | 输出端 | Active Low |
| 延迟时间 | :240ms | 复位时间 | 840 ms |
| 输出类型 | Active Low | 输入信号 | No Chip Enable |
| 额定功率 | 0.32 W | 额定电压 | 1 V |
| 看门狗定时器 | No | 输出功能 | Active-low Push-pull |
| 输出电流 | :100µA | 供电电流 | 15(Typ) uA |
| 供电电压 | 3|3.3|5 V | 元件数量 | 1 |
| 钳位电压 | 3 V | 阈值电压 | 3.08V |
| 最小输入电压 | 3.04 V | 最小供电电压 | 5.5 V |
| 最大功耗 | 320 mW | 最小接收功率 | No |
| 监控电压数量 | 1 | 输入失调电压（最大） | 3/3.3/5 V |
机械参数
| 宽度 | 1.3mm | 高度 | 0.93mm |
| 长度 | 2.92mm | 重量 | 0 |
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :3 |
| 封装形式 | 3SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | 1000 | LARGE T&R |
| 尺寸/外形 | 2.92 x 1.3 x 0.93mm | 位数 | 3 |
| 供应商器件封装 | SOT-23-3 | ||
产品信息
| 类型 | Simple Reset/Power-On Reset | 系列 | LM809 |
| 软件 | SNVS052D | 复位超时 | 140 ms Minimum |
| 电池系列 | No Backup | 使用的IC/零件 | View |
| 监控器数量 | 1 | 加载位置数 | 1 |
| 逻辑单元/单元数量 | :1 | ||
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
