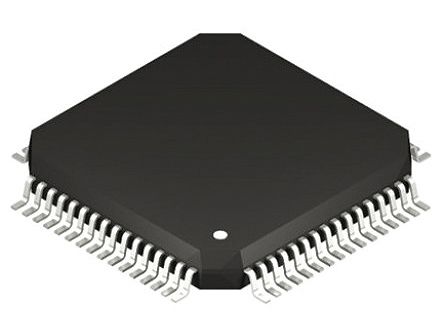

SN74V245-7PAG
| Manufacturer | |
| Description | FIFO Mem Sync Dual Depth/Width Uni-Dir 4K x 18 64-Pin TQFP IC SYNC FIFO MEM 4096X18 64-TQFP SN74V245-7PAG, FIFO Memory Dual 4K x 18 bit Uni-Directional 5ns 133MHz 3.3V 64-Pin TQFP FIFO 4096 x 18 Synch FIFO Memory 4096 x 18 Synchronous FIFO Memory 双 FIFO 存储器, 4K x 18 位, 单向, 5ns, 133MHz, 3 → 3.6 V, 64针 TQFP封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-9909 | 产品类别 | FIFO |
| 标准包装数量 | Trays | 工厂包装数量 | 160 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | FWFT支持（先入先出温度） | Yes |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 133MHz | 时钟速率 | 133 MHz |
| 输出风扇 | No | 存取时间 | 5ns |
| 存储器容量 | 72K (4K x 18) | 额定电压 | 3.3 V |
| 总线方向 | Uni-Directional | 时钟频率 | 133MHz |
| 数据速率（最大） | 133MHz | 输出电流 | 35 mA |
| 供电电流 | 35mA | 供电电压 | 3 V ~ 3.6 V |
| 最大额定电流 | 35 mA | 施密特触发器输入 | No |
| 双向通道数 | Synchronous | 最小供电电压 | 3.6 V |
| 单向通道数 | Unidirectional | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 10mm | 高度 | 1mm |
| 长度 | 10mm | 重量 | 0.009690 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 64 | 封装形式 | 64TQFP |
| 冷却的封装 | TQFP | 连接器样式 | 单向 |
| 总长度 | 10.2(Max) | 包装数量 | TQFP |
| 尺寸/外形 | 10 x 10 x 1mm | 位数 | 64 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 64-TQFP (10x10) |
| 核心数/总线宽度 | 18 Bit | ||
产品信息
| 系列 | SN74V245 | 已删除 | Compliant |
| 密度 | 72 Kb | 功能 | Synchronous |
| 软件 | SCAS636E | 结构（如双向、串接等） | 4K x 18 位 |
| 可扩展 | Yes | 通道类型 | Uni-Directional |
| 制造商全称 | 4Kx18 | 配置 | Dual |
| 存储器格式 | 18 b | 扩展类型 | Depth|Width |
| 每IC通道数 | 双 | 电路数 | 2 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 64 | 重传能力 | No |
| 定时调节方式 | Synchronous | 可编程标志支持 | Yes |
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
