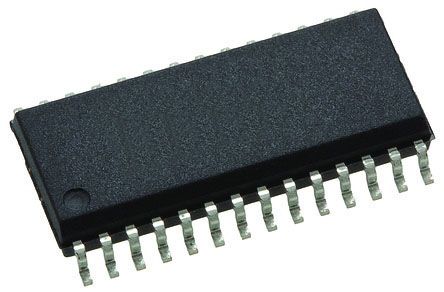

THS5651AIDW
| Manufacturer | |
| Description | DAC 1-CH Segment 10-bit 28-Pin SOIC Tube Digital to Analog Converters - DAC 10-Bit 100MSPS Comms DAC IC 10 BIT 125 MSPS DAC 28-SOIC 10-Bit, 125MSPS, CommsDAC, Diff. Scalable Current Outputs between 2mA to 20mA Texas Instruments , 10 位 DAC, 125Msps, 并行接口, 28针 SOIC封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-2992-5 | 产品类别 | Digital to Analog Converters - DAC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 20 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Parallel | 满量程 | 2.3(Typ) %FSR |
| 分辨率 | 10 Bit | 输出类型 | Current |
| 信号类型 | 77 | INL/DNL（LSB） | ±1 LSB |
| 输入功率 | Analog and Digital | 建立时间 | 0.035(Typ) us |
| 转换器类型 | General Purpose | 数据接口 | Parallel |
| 位数 | 10 | 数据速率（最大） | 125 Msps |
| DAC数量 | 1 | 供电电压 | 5.5 V |
| 失真额定值（如THD） | +/- 1 LSB | 输出数量 | 1 |
| 供电类型 | Analog and Digital | 电压基准 | Internal or External |
| 通道数量 | 1 | 最大额定电流 | Catalog |
| 供电电源 | Single Supply | 平均正向功率 | 175 |
| 输出数量与类型 | 2 Current, Unipolar | 采样率（每秒） | 125M |
| 电源电压范围（典型） | Not Required V | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 7.6(Max) | 重量 | 0.025778 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 28SOIC | 冷却的封装 | SOIC |
| 总长度 | 18.1(Max) | 包装数量 | SOIC |
| 位数 | 28 | 外壳尺寸-插件 | 2.35(Max) |
| 供应商器件封装 | 28-SOIC | ||
产品信息
| 系列 | THS5651A | 软件 | SLAS260A |
| 架构 | Segment | 使用的IC/零件 | View |
| 印刷电路板数量 | 28 | A/D转换器数量 | 1 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
