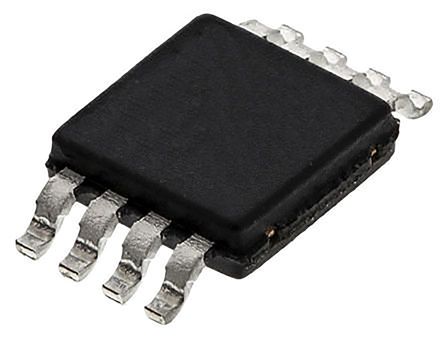

TPA6211A1DGN
| Manufacturer | |
| Description | Audio Amp Speaker 1-CH Mono 2.45W Class-AB 8-Pin HTSSOP EP Tube Audio Amp Speaker 1-CH Mono 2.45W Class-AB 8-Pin HVSSOP EP Tube IC AMP AUDIO PWR 3.1W MONO 8MSOP Audio Amplifiers Mono Fully Diff Class-AB 3.1-W Mono, Fully Differential, Class-AB Audio Amplifier Texas Instruments AB 类 单声道 扬声器放大器 -63dB, +85 °C, 8引脚 MSOP封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Class-AB | 其他名称 | 296-15325-5 |
| 产品类别 | Audio Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 80 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 85 dB | 噪声 | 0.045@3Ohm@2W % |
| 通道数 | Mono | 阻抗 | 3 Ohms |
| 输入类型 | 差分 | 输出类型 | 1-Channel Mono |
| 最大功率 | 1.7 W @ 8 Ω, 3.1 W @ 3 Ω | 输入信号 | Differential |
| 输出功率 | 2.45 W | 输出信号 | Differential |
| 输入功率 | Single | 额定功率 | 2.13 W |
| 共模抑制比、电源抑制比（典型） | 63 dB | 输出电流 | 4 mA |
| 供电电流 | 4 mA | 供电电压 | 2.5 V |
| 失真额定值（如THD） | 0.045 | 供电类型 | Single |
| 通道数量 | 1 Channel | 最大额定电流 | Catalog |
| 轨到轨工作 | No | 平均正向功率 | 2130 mW |
| 最大功耗 | 2130 mW | 电源电压范围（典型） | Not Required V |
| 最大输出功率×通道数@负载 | 3.1W x 1 @ 3 Ohm | ||
机械参数
| 宽度 | 3mm | 高度 | 1.02mm |
| 长度 | 3mm | 重量 | 0.000670 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8HTSSOP EP |
| 冷却的封装 | HTSSOP EP | 总长度 | 3.1(Max) |
| 包装数量 | HVSSOP EP | 尺寸/外形 | 3 x 3 x 1.02mm |
| 位数 | 8 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 8-MSOP-PowerPad | 负载侧导线/螺柱规格 | 8 Ohms |
产品信息
| 类型 | Class AB | 类别 | Class-AB |
| 系列 | TPA6211A1 | 已删除 | Compliant |
| 产品特性 | Depop, Differential Inputs, Shutdown, Thermal Protection | 功能 | Speaker |
| 软件 | SLOS367D | 应用 | 扬声器 |
| 制造商全称 | Texas Instruments | 放大器类型 | Class-AB |
| 开发套件 | TPA6211A1EVM | 功能框图 | alt_slos367d.gif |
| 使用的IC/零件 | View | 输出配置 | 1-Channel Mono |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
