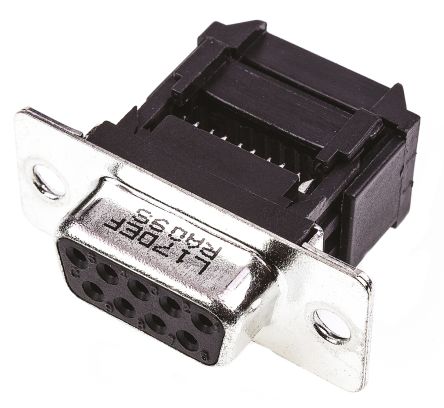

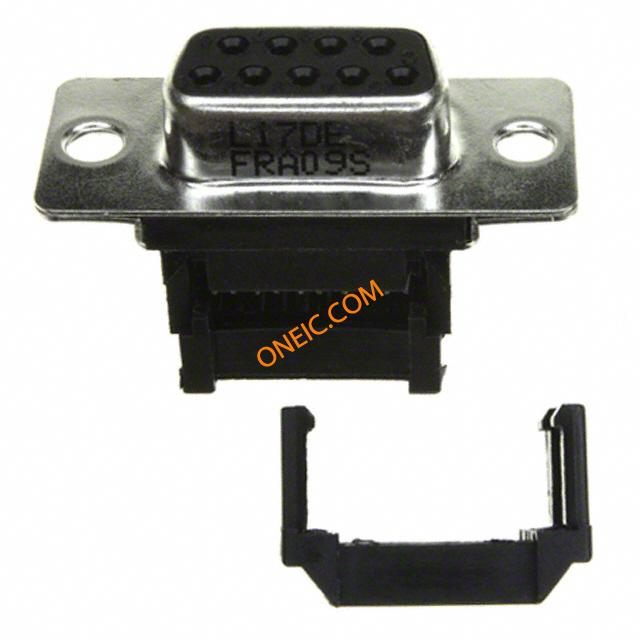

L17DEFRA09S
| Manufacturer | |
| Description | D-Sub Standard Connectors 9 pin gold flash; female 09P D-SUB FEMALE FLAT RIBBON D-SUB 9POS RECPT IDC GOLD Flat ribbon IDC D-Sub 9way receptacle Conn D-Subminiature SKT 9 POS 2.74mm IDT RA Cable Mount 9 Terminal 1 Port D SUB CONNECTOR, STANDARD, RECEPTACLE, 9POS Plug; D-Sub; DFR; PIN:9; female; IDC; for ribbon cable; gold flash Amphenol DFR 系列 2.74mm 节距 9 路 IDC D-Sub 带状电缆连接器, 插座, 钢外壳 |
| Category |
商业参数
| 最小起订量 | 96 | 单位包装 | 96 |
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | 96 |
| 工厂包装数量 | 96 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
| 认证机构 | -40 TO 125 | ||
电气参数
| 量程（°/s） | :AMPHENOL - 17D Series | 额定电压 | 250 V |
| 接触电阻 | 20mΩ | 最大额定电流 | 5 A |
| 最小供电电压 | 250VAC | ||
机械参数
| 颜色 | Black | 深度 | 17.48mm |
| 间距 | 2.77 mm | 宽度 | 12.55mm |
| 高度 | 12.55 mm | 长度 | 30.84mm |
| 重量 | 0 | 包装方式 | Tray |
| 外壳尺寸 | E | 端接方式 | IDC, Ribbon Cable |
| 触头类型 | FEMALE | 安装类型 | Free Hanging (In-Line) |
| 外壳镀层 | Tin | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold | 法兰特征 | Housing/Shell (Unthreaded) |
| 安装样式 | Cable | 排数 | 2 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Sub |
| 本体材料 | :Metal | 触头材料 | Phosphor Bronze |
| 壳体材料 | IDC | 总长度 | 30.84 mm |
| 包装数量 | 96 | 尺寸/外形 | 30.84 x 12.55 x 17.48mm |
| 连接器 - 电缆 | plug | 端接样式 | IDC |
| 触点数 | 9 | 接触件端接 | :IDC / IDT |
| 位数 | 9 | 镀层厚度（通用） | 5.0 |
| 绝缘材料 - 材质 | thermoplastic | 外壳材料及表面处理 | Steel, Tin Plated |
| 接触镀层厚度 | Flash | 触点材料 - 镀层 | gold flash |
| 外壳尺寸，连接器布局 | 1 (DE, E) | ||
产品信息
| SPG | 96 | 类型 | D-Subminiature |
| 连接器性别 | Female | 系列 | STRAIGHT |
| 产品特性 | Feed Through, Strain Relief | 匹配码 | L17DEFRA09S |
| 适配器系列 | DFR | 端口数 | 1 Port |
| 单元数量 | 1 | 标准交期 | 11 weeks |
环境参数
| 插拔次数 | 250 | 工作温度 | - 55 C to + 125 C |
