D38999/26WB35SN

Manufacturer	Amphenol Corporation
Description	Conn MIL-DTL-38999 Circular SKT 13 POS Crimp ST Cable Mount 13 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 13POS STRAIGHT W/SCKT Circular MIL Spec Connector SHELL 11 13 PIN PLUG;CRIMP TERM CONNECTOR, CIRCULAR, SIZE 11, 13WAY CIRCULAR CONNECTOR,PLUG, SZ B35, 13POS, CABLE CONNECTOR ((NW)) FEMALE 13 POSTION AL PLUG Cable socket 11-35 13P, D38999/26WB35SN, Amphenol
Category	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS non-compliant	欧盟RoHS	Not Compliant
MIL类型	MIL-DTL-38999 III	海关税号	85369010
抗辐射加固	No	认证机构	:MIL-DTL-38999 Series III

电气参数

最大额定电流

机械参数

重量	0.001	直径	25 mm
包装方式	Bulk	出线方向	No
外壳尺寸	11	方向	N (Normal)
外壳样式	straight plug	端接方式	Crimp
重量（g）	15.97648	触点形式	13Signal
触头类型	13Signal	安装类型	Cable Mount
外壳镀层	Cadmium	连接器类型	MIL-DTL-38999 Series III Connector
接触镀层	Gold	紧固类型	Threaded
安装样式	Wire	封装形式	:Straight Plug
外壳材料（壳体）	Aluminum	插入角度	11-35
本体材料	:Aluminium	外壳尺寸，MIL	B
触头材料	Copper Alloy	总长度	31.34 mm
端接样式	Crimp	第一触头极性	SKT
配接方向	Self Locking	触点数	13
接触件端接	:Crimp	位数	13
外壳尺寸-插件	11-35	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated
接触镀层厚度	50µin (1.27µm)	第一连接器安装类型	:Cable
外壳尺寸-插入件（转换至）	11-35

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate aluminum, 500 hour salt spray, EMI -50dB @ 10GHz, 175Â°C
射频系列/标准	D38999

环境参数

防护等级

Environment Resistant

工作温度

-65°C ~ 200°C

Documents & Media

PDF Document

MIL-DTL-38999 Series III Datasheet

PDF Document

118589.pdf

PDF Document

12-092.pdf

相关型号

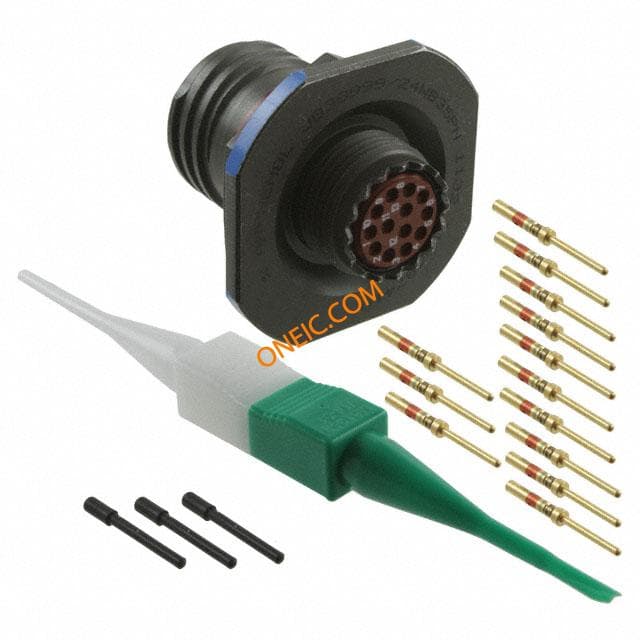

D38999/24WB35PN

amphenol

Conn MIL-DTL-38999 Circular PIN 13 POS Crimp ST Jam Nut 13 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 13POS JAM NUT W/PINS Circular MIL Spec Connector RCPT JAM NUT 13 POS SHELL SIZE: 11 CONNECTOR, CIRCULAR, SIZE 11, 13WAY CIRCULAR CONNECTOR, JAM NUT RCPT, SZ B35, 13POS MALE 13 POSTION AL RECEPTACLE Appliance plug, round 11-35 13P, D38999/24WB35PN, Amphenol

¥266.4713

详情

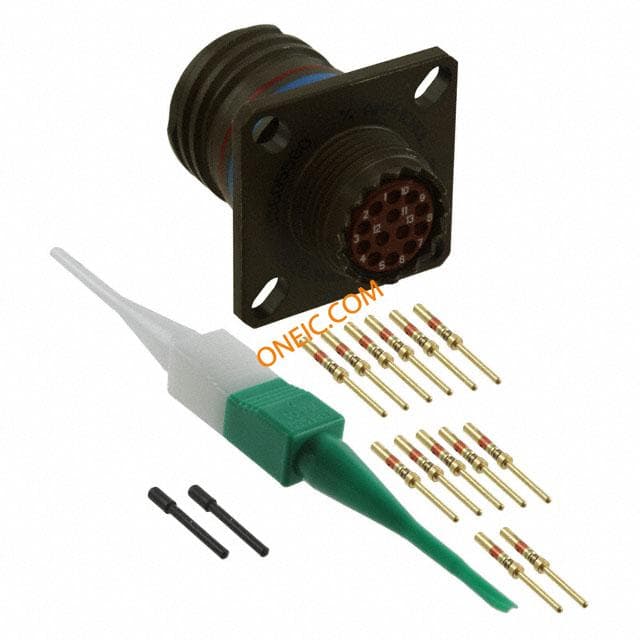

D38999/20WB35PN

amphenol

Conn MIL-DTL-38999 Circular PIN 13 POS Crimp ST Wall Mount 13 Terminal 1 Port CONN RCPT 13POS WALL MNT W/PINS Circular MIL Spec Connector SHELL 11 13 PIN W MNT RECPT CRMP CONNECTOR, CIRCULAR, SIZE 11, 13WAY CONNECTOR CIRCULAR CONNECTOR, RCPT, SZ B35, 13POS, WALL MALE 13 POSITION AL WM RECEPTACLE Appliance plug with flange 11-35 13P, D38999/20WB35PN, Amphenol

¥115.4504

详情
