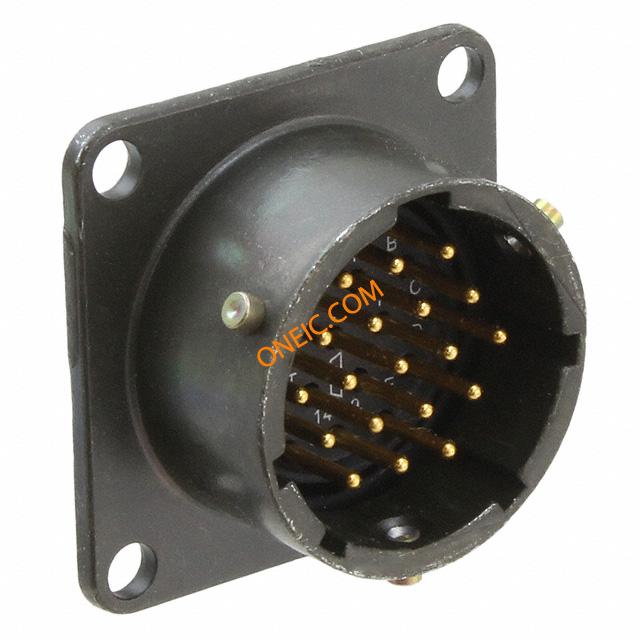

PT02E-14-19P
| Manufacturer | |
| Description | Conn MIL-C-26482 Circular PIN 19 POS Solder ST Box Mount 19 Terminal 1 Port MIL-C-26482 Series 1 Connector, Solder Contacts CONN RCPT 19 POS BOX MNT W/PINS connector;metal circ;class e;box mount recept;size 14;19 #20 solder pin contact Circular MIL Spec Connector 19P Sz 14 Box Mount Pin Receptacle connector, metal circ, class e, box mount recept, size 14, 19 #20 solder pin contact Amphenol PT 系列 19路 面板安装 连接器 卡口式 插座 , 公触点, 外壳尺寸14, MIL-DTL-26482 |
| Category |
商业参数
| 其他名称 | PT02E1419P | 产品类别 | Circular MIL Spec Connector |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS non-compliant | MIL类型 | MIL-DTL-26482 |
| 军用标准 | MIL-DTL-26482 | 认证机构标志 | UL Recognized |
电气参数
| 额定电压 | 600VAC | 连接器阻抗 | 微型 |
| 最大额定电流 | 7.5A | ||
机械参数
| 颜色 | 绿色 | 外形尺寸(长x宽) | 14 |
| 包装方式 | Bulk | 外壳尺寸 | 14 |
| 导线线规 | 20-24 | 方向 | N (Normal) |
| 外壳样式 | box mount receptacle | 端接方式 | Solder |
| 触头类型 | pin contacts | 安装类型 | Box Mount |
| 外壳镀层 | Chromate over Cadmium, Olive Drab | 行程角度 | Straight |
| 连接器类型 | Receptacle, Male Pins | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 外壳涂层 | Olive Drab Cadmium |
| 安装样式 | Panel | 封装形式 | Metal |
| 外壳材料（壳体） | Aluminum Alloy | 连接器用途 | Bayonet |
| 插入角度 | normal (no rotation) position | 触头材料 | 铜合金 |
| 壳体材料 | Aluminum | 主要材料 | 26482 Commercial |
| 端接排数 | 焊接 | 端接样式 | Solder |
| 第一触头极性 | Pin (Male) | 配接方向 | Bayonet |
| 触点数 | 19 | 介电材料 | Neoprene |
| 位数 | 19 | 外壳尺寸-插件 | 14-19 |
| 安装孔直径 | 0.12 " | 外壳材料及表面处理 | Aluminum, Olive Drab Cadmium Plated |
| 典型触点布局 | 19#20 | ||
产品信息
| 类型 | MIL-C-26482 Circular | 类别 | E |
| 连接器性别 | RCP | 系列 | PT |
| 产品特性 | 5 Key/Keyway Polarization | 制造商全称 | PT Series |
| 产品子类型 | Receptacles | 服务等级（或'使用等级'，根据具体描述） | environmental resisting open wire seal with grommet and nut |
| 应用细节 | Commercial | ||
环境参数
| 防护等级 | Environment Resistant | 工作温度 | -55°C ~ 125°C |
Documents & Media
相关型号

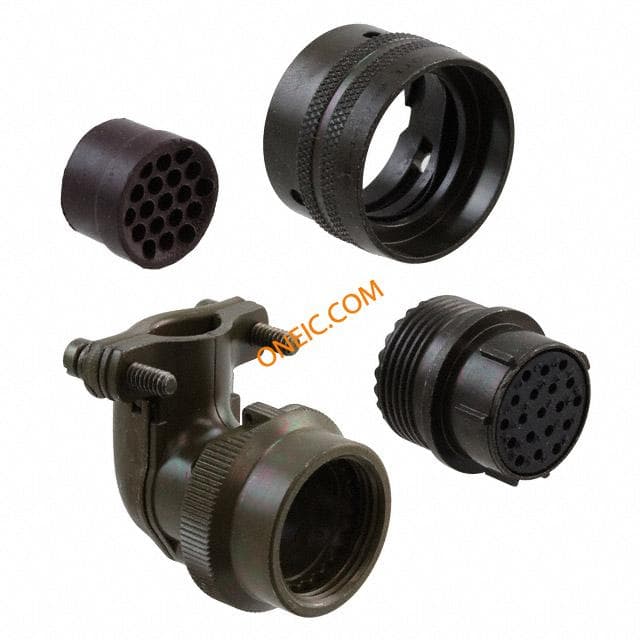

PT08E-14-19S
