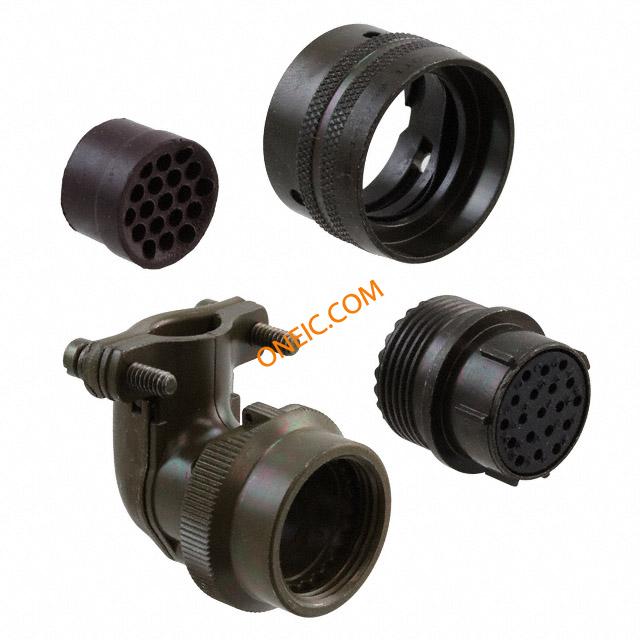

PT08E-14-19S
| Manufacturer | |
| Description | Conn MIL-C-26482 Circular SKT 19 POS Solder RA Cable Mount 19 Terminal 1 Port MIL-C-26482 Series 1 Connector, Solder Contacts CONN PLUG 19 POS R/A W/SCKT Circular MIL Spec Connector 19P Sz 14 Sckt Plug Right Angle connector, 90 degree angle plug, class e, size 14, 19 #20 solder socket contact |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | PT08E1419S | 产品类别 | Circular MIL Spec Connector |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS non-compliant | MIL类型 | MIL-DTL-26482 |
| 认证机构标志 | UL Recognized | ||
电气参数
| 额定电压 | 600VAC | 最大额定电流 | 7.5A |
机械参数
| 包装方式 | Bulk | 外壳尺寸 | 14 |
| 导线线规 | 20 | 方向 | N (Normal) |
| 外壳样式 | 90 degree plug | 端接方式 | Solder |
| 触头类型 | socket contacts | 安装类型 | Cable Mount |
| 行程角度 | Right | 连接器类型 | Plug, Female Sockets |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Olive Drab Cadmium | 安装样式 | Wire |
| 封装形式 | Metal | 外壳材料（壳体） | Aluminum Alloy |
| 连接器用途 | Bayonet | 插入角度 | normal (no rotation) position |
| 触头材料 | Copper Alloy | 壳体材料 | Aluminum |
| 主要材料 | 26482 Commercial | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 配接方向 | Bayonet |
| 触点数 | 19 | 介电材料 | Neoprene |
| 位数 | 19 | 外壳尺寸-插件 | 14-19 |
| 外壳材料及表面处理 | Aluminum, Olive Drab Cadmium Plated | 典型触点布局 | 19#20 |
产品信息
| 类型 | MIL-C-26482 Circular | 类别 | E |
| 连接器性别 | PL | 系列 | PT |
| 产品特性 | 5 Key/Keyway Polarization | 制造商全称 | PT Series |
| 产品子类型 | Plugs | 服务等级（或'使用等级'，根据具体描述） | environmental resisting open wire seal with grommet and nut |
| 应用细节 | Commercial | ||
环境参数
| 防护等级 | Environment Resistant | 工作温度 | -55°C ~ 125°C |
