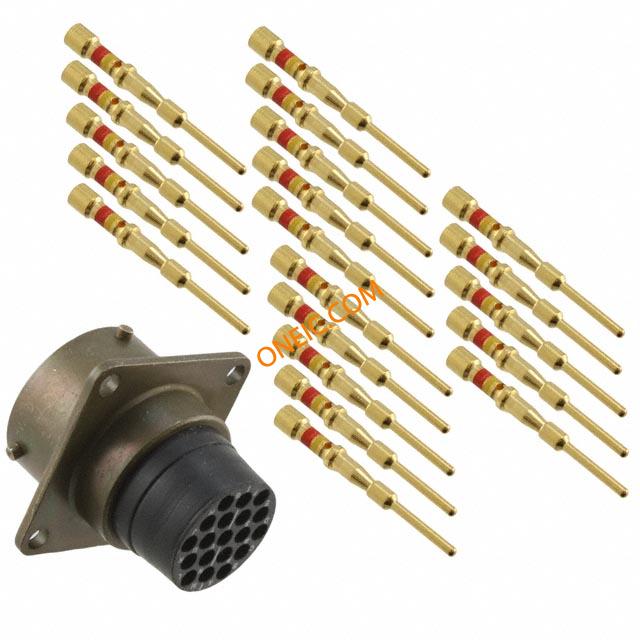

PT02SE-14-19P

Manufacturer	Amphenol Corporation
Description	Conn Miniature Cylindrical PIN 19 POS Crimp ST Box Mount 19 Terminal 1 Port MIL-C-26482 Series 1 Connector, Crimp Contacts CONN RCPT 19 POS BOX MNT W/PINS Circular MIL Spec Connector 19P Sz 14 Box Mount Pin Receptacle
Category	连接器解决方案圆形连接器军用圆形连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	PT02SE1419P	产品类别	Circular MIL Spec Connector
标准包装数量	Bulk

合规参数

RoHS

Lead free / RoHS non-compliant

MIL类型

MIL-DTL-26482

电气参数

额定电压

600VAC

最大额定电流

7.5A

机械参数

包装方式	Bulk	外壳尺寸	14
导线线规	20-24	方向	N (Normal)
外壳样式	box mount receptacle	端接方式	Crimp
触头类型	pin contacts	安装类型	Box Mount
外壳镀层	Chromate over Cadmium, Olive Drab	连接器类型	Miniature Cylindrical Connector - bayonet lock connector with crimp contacts
接触镀层	Gold	紧固类型	Bayonet Lock
安装样式	Panel	外壳材料（壳体）	Aluminum Alloy
插入角度	14-19	端接样式	Crimp
第一触头极性	Pin (Male)	配接方向	Bayonet
触点数	Yes	位数	19
外壳尺寸-插件	14-19	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated

产品信息

类型	Miniature Cylindrical	连接器性别	RCP
系列	PT	产品子类型	Receptacles
服务等级（或'使用等级'，根据具体描述）	environmental crimp

环境参数

防护等级

Environment Resistant

工作温度

-55°C ~ 125°C

Documents & Media

PDF Document

12-070.pdf

PDF Document

MIL-C-26482, Series 1

PDF Document

PT00A-1_ht.pdf
