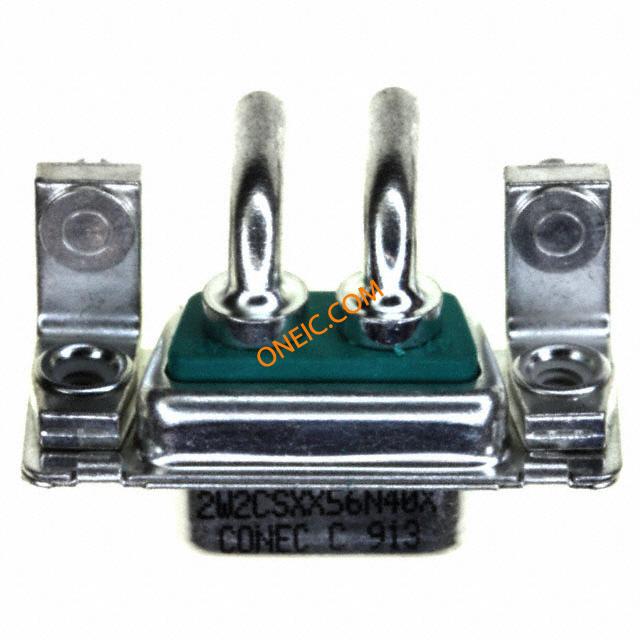

302W2CSXX56N40X
| Manufacturer | |
| Description | D-Sub Mixed Contact Connectors 2W2C FEMALE R/A 20 AMP Conn D-Subminiature F 2Power POS 6.86mm Solder RA Thru-Hole 2 Terminal 1 Port CONN DSUB COMBO 2PS 2W2C SKT R/A |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 626-1096 | 产品类别 | D-Sub Mixed Contact Connectors |
| 标准包装数量 | 30 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 额定电压 | 250V | 最大额定电流 | 20A |
机械参数
| 颜色 | Green | 深度 | 18.75 |
| 间距 | 6.86 | 高度 | 12.93 |
| 包装方式 | Tray | 外壳尺寸 | 1 |
| 端接方式 | Solder | 触头类型 | Power |
| 安装类型 | Straight | 外壳镀层 | Tin |
| 连接器类型 | Receptacle, Female Sockets and Male Pins | 接触镀层 | Gold Over Nickel |
| 法兰特征 | Housing/Shell (4-40) | 安装样式 | Panel |
| 排数 | 2 | 外壳材料（壳体） | Steel |
| 连接器样式 | D-Sub, Combo | 触头材料 | Copper Alloy |
| 壳体材料 | Polybutylene Terephthalate | 总长度 | 31.19 |
| 第一触头极性 | F | 触点数 | 2Power |
| 位数 | 2 (Power) | 外壳材料及表面处理 | Steel, Tin Plated |
| 典型触点布局 | 2W2C | 接触镀层厚度 | 30µin (0.76µm) |
| 外壳尺寸，连接器布局 | 1 (DE, E) - 2V2, 2W2C | ||
产品信息
| 类型 | D-Subminiature | 连接器性别 | Female |
| 系列 | 300 | 产品特性 | Board Lock |
| 端口数 | 1 | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
