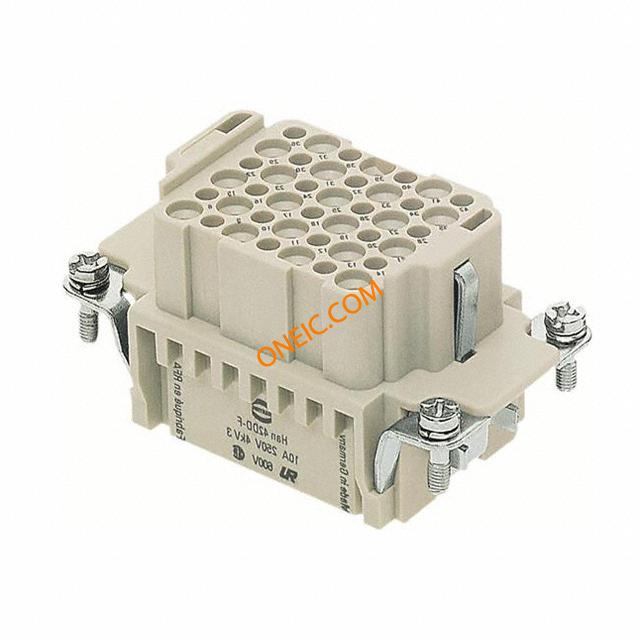

09160423101
| Manufacturer | |
| Description | Conn Housing F 42Signal/1Ground POS Crimp ST Heavy Duty Power Connectors HAN DD 42P F CRIMP ORDER CONTACTS SEP HAN DD 42 POS. F INSERT CRIMP Han(R) DD 42P+E socket insert,10A 250Vac PowerConnectorInsert;Female;42 Connector: HAN; female; Han DD; PIN:42; 42+PE; size 10B; UL94V-0 Han DD Female Insert: Han DD 42 Position F Insert Crimp Harting Han DD 系列 6行 43针 插座 电源连接器 |
| Category |
商业参数
| 零件号别名 | 042 09 09-16-042-3101 16 3101 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 4kV | 额定电压 | 600V |
| 最大额定电流 | 10A | 最小输入电压 | 250V |
| 连接器类型 - 电压输入 | for HAN D terminals | ||
机械参数
| 尺寸 | 10B | 颜色 | Gray |
| 深度 | 36.1 | 高度 | 34 |
| 重量 | 0.05 kg | 包装方式 | Bulk |
| 方向 | 直 | 重量（g） | 52.80000 |
| 触头类型 | Han® D | 安装类型 | Straight |
| 连接器类型 | Insert without Contacts | 排数 | 6 |
| 封装形式 | size 10B | 插入力 | Female |
| 壳体材料 | Polycarbonate | 总长度 | 64 |
| 包装数量 | 5 | 尺寸/外形 | 10B |
| 端接样式 | Crimp | 触点数 | 42Signal/1Ground |
| 位数 | 42+Ground | 绝缘材料 - 材质 | polycarbonate |
| 线规或范围 - AWG | 26-14 | 第一连接器安装特征 | 42+PE |
产品信息
| SPG | 5 | 类型 | Housing |
| 连接器性别 | F | 系列 | Han-DD |
| CAD图纸 | 3D CAD Model | 产品子类型 | Housings |
| 适配器系列 | Han DD | 单元数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
09160423001
Harting Technology Group
Conn Housing M 42Signal/1Ground POS Crimp ST Heavy Duty Power Connectors HAN DD 42P M CRIMP ORDER CONTACTS SEP HAN DD 42 POS. M INSERT CRIMP Insert; 250 V; 10 A; Male; 42; RoHS Compliant; Han DD Series; 10 B Product Size Insert;250V;10A;Male;42;RoHSCompliant;HanDDSeries;10BProductSize Connector: HAN; male; Han DD; PIN:42; 42+PE; size 10B; UL94V-0; 4kV Han DD Male Insert: Han DD 42 Position M Insert Crimp Harting Han DD 系列 7行 42针 42P+E极 插头 电源连接器

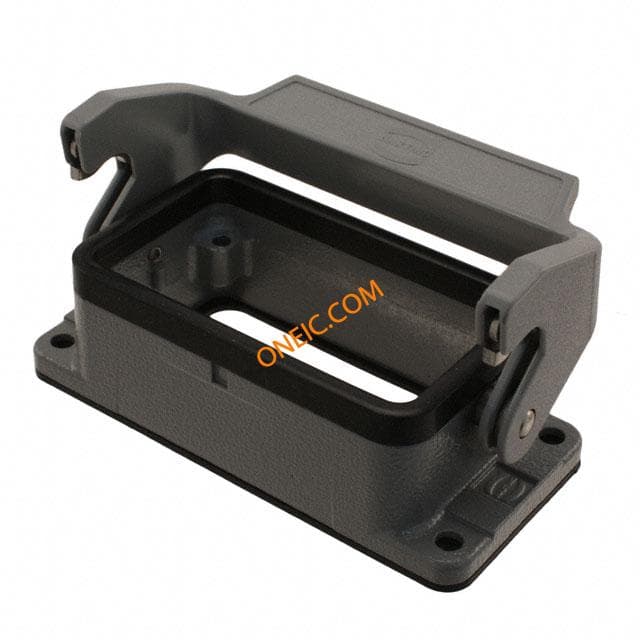

09300100305
Harting Technology Group
Connector Accessories 9 POS Hosing Metal Heavy Duty Power Connectors HAN 10B BULKHEAD MNT 1 LEVER METAL HAN B BASE PANEL 1 LEVER Low for 1 lever panel mount housing,10B HanBBasePanel1Lever Enclosure: for Han connectors; Han; flange (4 holes), on panel Han B Housings: Han B Base Panel 1 Lever Harting Han B 系列 电源连接器
19300101541
Harting Technology Group
Connector Accessories Hood Heavy Duty Power Connectors METAL HOOD HAN 10B 1 LVR LCKING HAN 10B-GS-R-M25 HAN 10B HOOD SIDE ENTRY LC 2 PEGS M25 HAN10BHOODSIDEENTRYLC2PEGSM25 Enclosure: for Han connectors; Han; size 10B; for cable; angled Han B Hoods: Han B Hood Side Entry LC 2 Reels M25 Harting Han B 系列 侧入 电源连接器
09300100301
Harting Technology Group
Connector Accessories Housing Bulkhead Mounting Heavy Duty Power Connectors HAN 10B BULKHEAD MNT 2 LEVERS METAL HAN B BASE PANEL 2 LEVERS Low panel mnt hsg.,10B for 2 lever Housing,PowerConnector;Metal;TwoLeversHousing;93mmLx35mmW Enclosure: for Han connectors; Han; size 10B; with double latch Han B Housings: Han B Base Panel 2 levers Harting Han B 系列 电源连接器外壳
09150006202
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN D FEMALE AWG 18 SILVER PLATED CRIMP HAN D F CRIMP CONTACT AG AWG 18 Han-Com(R) crimp socket contact,1sq.mm Connector;FemaleInsert;SilverPlated18AWGCrimpContact;HanDDModular Contact; female; 1mm2; Han D; silver plated; crimped; 10A; 3um Han D Female Contact: Han D F Crimp Contact Ag AWG 18 Harting Han Contacts 系列 母座 压接触点 , 额定电流 10A/ 250 V, 适用于大负荷电源连接器

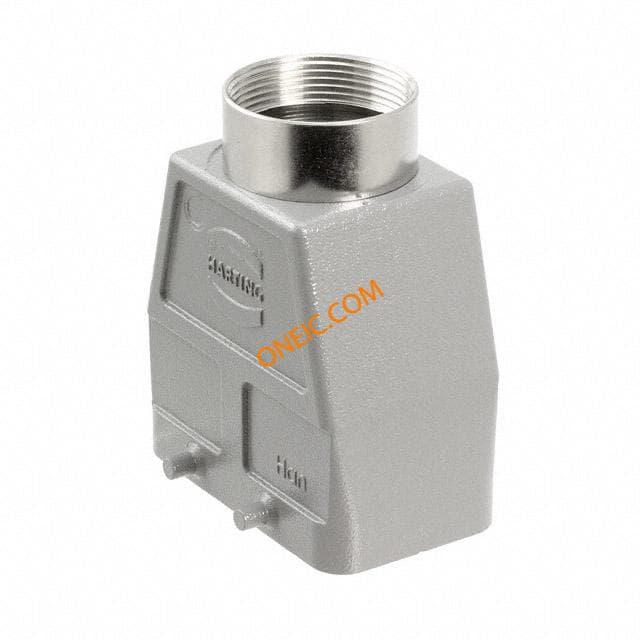

09300100423
