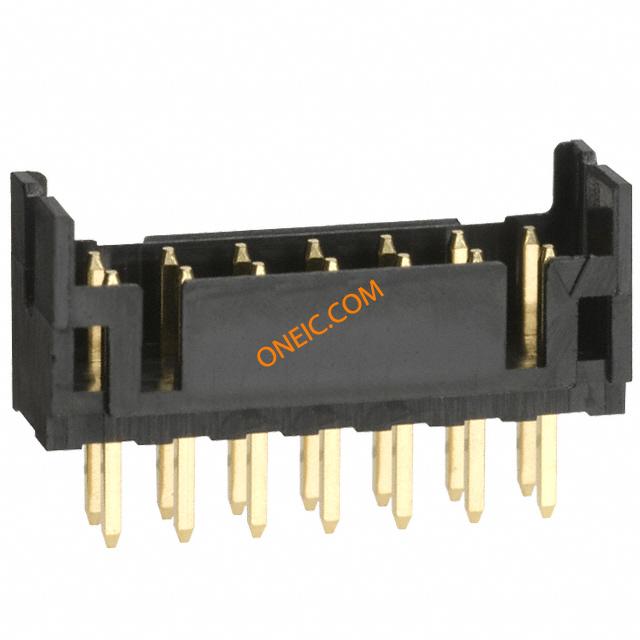

DF11-14DP-2DSA(01)

Manufacturer	Hirose Electric Co., Ltd.
Description	ヘッダ & ワイヤハウジング 2MM V PCB HEADER 14P DR THRU-HOLE GLD CONN HEADER 14POS 2MM PCB GOLD Headers & Wire Housings 2MM V PCB HEADER 14P DR THRU-HOLE GLD Conn Shrouded Header HDR 14 POS 2mm Solder ST Thru-Hole Bag
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

RoHS Compliant

电气参数

额定电压	250 V	接触电阻	30 mohm
最大额定电流	2 A

机械参数

颜色	Black	深度	5 mm
间距	0.079" (2.00mm)	高度	6.6 mm
包装方式	Bulk	排间距	0.079" (2.00mm)
端接方式	Solder	触头类型	Male Pin
外壳颜色	Black	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Gold
紧固类型	Detent Lock	安装样式	Through Hole
排数	2	触头材料	Brass
壳体材料	Polyamide	总长度	16 mm
端接样式	Through Hole	触点数	14
位数	14	接触长度 - 配合	0.118" (3.00mm)

产品信息

类型	Shrouded	连接器性别	HDR
系列	DF11	已删除	Compliant
产品子类型	Headers	加载位置数	All

环境参数

工作温度

-30C to 85C

Documents & Media

PDF Document

DF11 Series

PDF Document

e54305002.pdf
