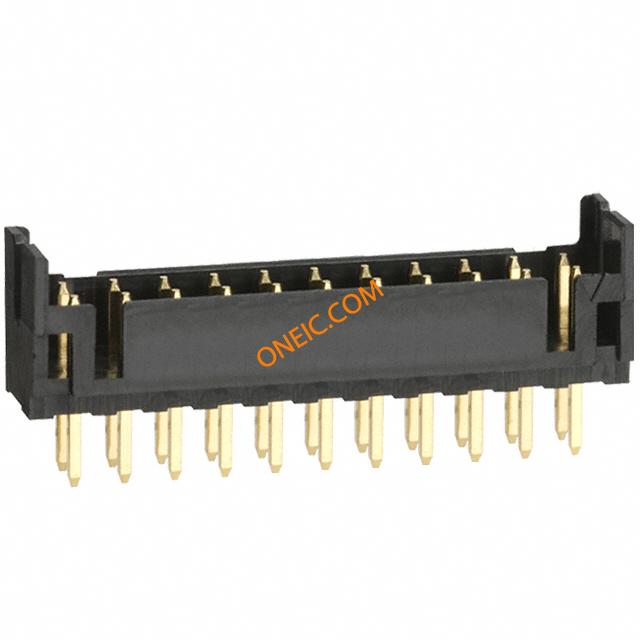

DF11-22DP-2DSA(01)

Manufacturer	Hirose Electric Co., Ltd.
Description	Headers & Wire Housings 2MM V PCB HEADER 22P DR THRU-HOLE GLD CONN HEADER 22POS 2MM PCB GOLD Conn Shrouded Header HDR 22 POS 2mm Solder ST Thru-Hole Bag
Category	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	Headers & Wire Housings	标准包装数量	100
工厂包装数量	100

合规参数

RoHS

RoHS Compliant

电气参数

额定电压	250 V	接触电阻	30 mohm
最大额定电流	2 A

机械参数

颜色	Black	深度	5 mm
间距	0.079" (2.00mm)	高度	6.6 mm
包装方式	Bulk	排间距	0.079" (2.00mm)
端接方式	Solder	触点形式	Male Pin
触头类型	Male Pin	引脚间距	0.079" (2.00mm)
外壳颜色	Black	安装类型	Through Hole
连接器类型	Header, Shrouded	接触镀层	Gold
紧固类型	Detent Lock	安装样式	Through Hole
排数	2	触头材料	Brass
壳体材料	Polyamide	总长度	24 mm
端接样式	Through Hole	板面高度	0.118" (3.00mm)
触点数	22	位数	22
接触长度 - 配合	0.118" (3.00mm)	每排/每行位置数	All

产品信息

类型	Shrouded	连接器性别	HDR
系列	DF11	已删除	Compliant
产品子类型	Headers	输出配置	Through Hole
加载位置数	All

环境参数

工作温度

-30C to 85C

Documents & Media

PDF Document

DF11 Series

PDF Document

e54305002.pdf
