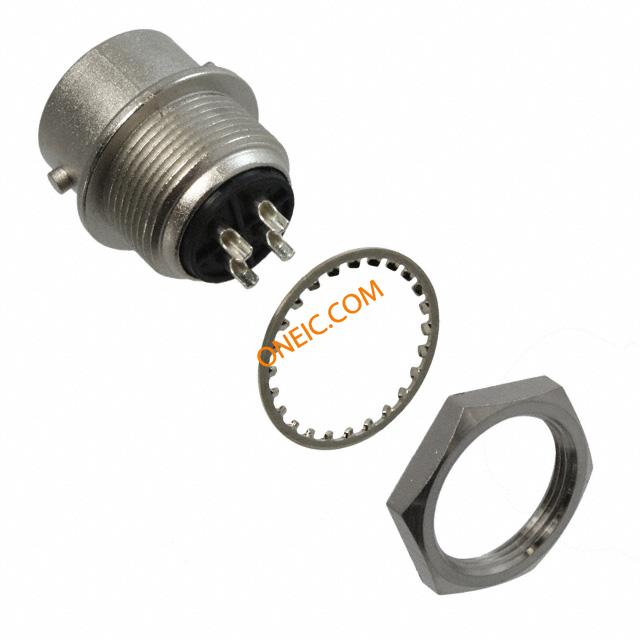

RM12BRD-4PH(71)
| Manufacturer | |
| Description | Standard Circular Connector RM 12 REC. 4P W/PIN RM 12 REC. 4 POS. W/PIN 4 Pole Female Straight Panel Mount Industrial & Automation Circular Connector with Male Contacts, Bayonet Conn Bayonet M 4 POS Solder Cup ST Jam Nut 4 Terminal 1 Port Hirose 连接器 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 20 | 工厂包装数量 | 20 |
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
电气参数
| 额定电压 | 500VAC | 最大额定电流 | 5A |
机械参数
| 深度 | 17 mm | 高度 | 19.6 mm |
| 外形尺寸(长x宽) | 12 | 包装方式 | Bulk |
| 出线方向 | No | 外壳尺寸 | 12 |
| 方向 | Keyed | 外壳样式 | Receptacle |
| 端接方式 | Solder Cup | 触点形式 | 4Signal |
| 触头类型 | 公插 | 安装类型 | Panel Mount, Bulkhead - Rear Side Nut |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Silver | 紧固类型 | Bayonet Lock |
| 安装样式 | Panel | 外壳材料（壳体） | Metal |
| 连接器用途 | Bayonet | 触头材料 | Copper Alloy |
| 总长度 | 20.5 mm | 端接排数 | 焊接 |
| 端接样式 | Solder | 第一触头极性 | Male |
| 触点数 | 4 | 位数 | 4 |
| 外壳尺寸-插件 | 12 | 外壳材料及表面处理 | Brass and Zinc, Nickel Plated |
产品信息
| 类型 | Bayonet | 连接器性别 | Female |
| 系列 | RM | 已删除 | Compliant |
| 产品子类型 | Connectors | 射频系列/标准 | RM |
环境参数
| 防护等级 | IP 67 | 工作温度 | -25°C ~ 85°C |
