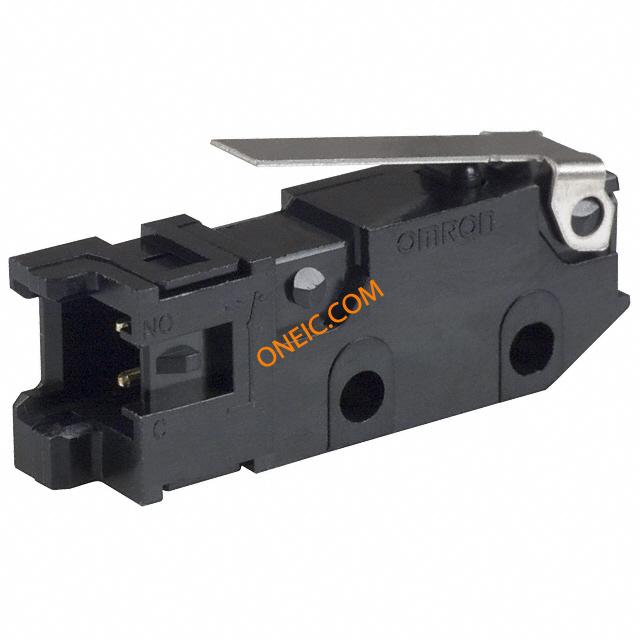

D3M-01K1-3
| Manufacturer | |
| Description | Switch Snap Action N.O. SPST Hinge Lever Quick Connect 0.1A 30VDC 0.5N Screw Mount SWITCH LEVER SPST-NO 0.1A 30V SWITCH;SUBMINIATURE;SNAP ACTION;HINGE LEVER;SPST-NO;HIGH RATIO OPERATING POSITIO Basic / Snap Action Switches HINGE LEVER SPST-NO SWITCH,SUBMINIATURE,SNAPACTION,HINGELEVER,SPST-NO,HIGHRATIOOPERATINGPOSITIO 欧姆龙(OMRON) 微动开关 Snap Action Switch Actuator Type: Lever (Straight) Mounting Type: Base Mount Switch Function: Off-Mom Circuit: 1A SPST-NO Contact Current: 0.1 Amps |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 366139 | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | Trays | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 电路 | SPST-NO | 操作方式 | SnapAction |
| 额定电压 | 30 V | 极数 | 1 |
| 开关功能 | Off-Mom | 介电强度 | 1500VAC |
| 差动行程 | 0.030" (0.8mm) | 最大额定电流 | 0.1@30VDC A |
| 开关功能/额定值 | N.O. | ||
机械参数
| 包装方式 | Bulk | 超行程 | 0.047" (1.2mm) |
| 本体表面处理 | Subminiature | 端接方式 | QCTabs |
| 触点形式 | SPST | 致动器类型 | Lever, Straight |
| 安装类型 | Screw Mount | 释放力 | 6gf |
| 端子类型 | Quick Connect | 操作力 | 0.5 N |
| 触头材料 | Gold Alloy | 端接样式 | Connector |

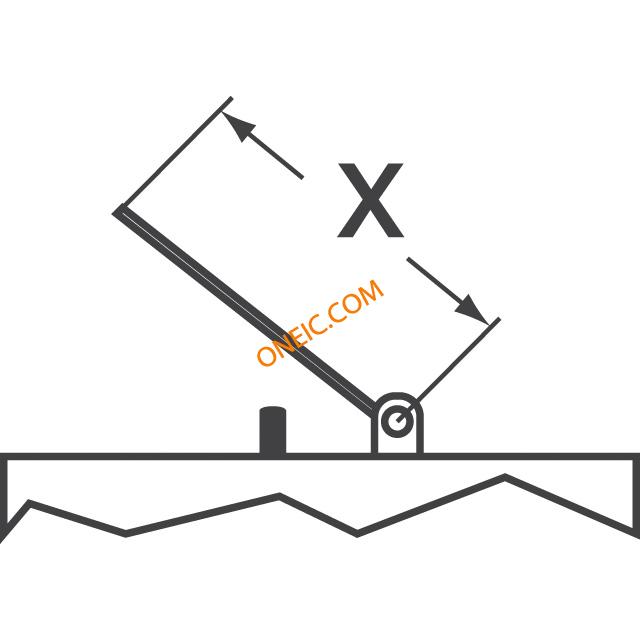

| 按钮样式/尺寸 | Hinge Lever | 安装孔直径 | 2.4mm |
| 开关驱动电平 | SPST | ||
产品信息
| 类型 | Miniature | 系列 | D3M |
| 卡标准 | Snap-Action Switch | 电气寿命 | 200,000 Cycles |
| 工作高度 | 0.394" (10.0mm) | ||
环境参数
| 机械寿命 | 500000 Cycles | 防护等级 | IP40 |
| 工作温度 | -25 to 85 °C | ||
