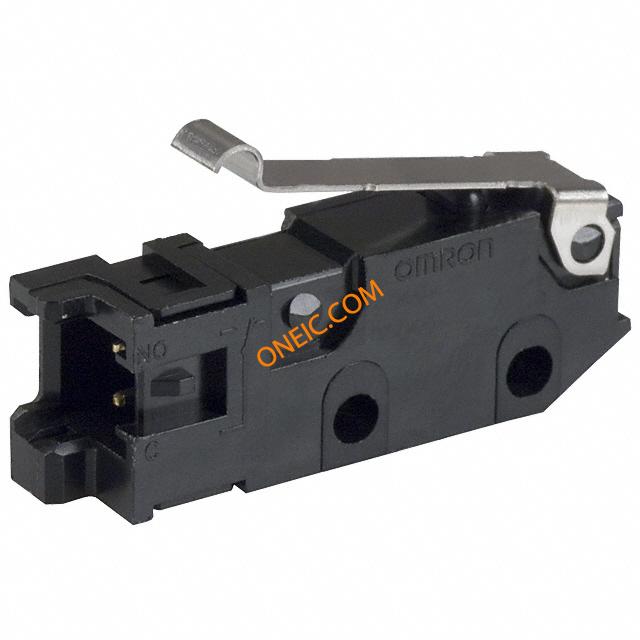

D3M-01K3-3
| Manufacturer | |
| Description | Basic / Snap Action Switches SIM RLLR LVR SPST-NO Switch Snap Action N.O. SPST Simulated Roller Lever Quick Connect 0.1A 30VDC 0.5N Screw Mount SWITCH SIM ROLL SPST-NO 0.1A 30V Snap Action Basic Switch Snap Action Switch Actuator Type: Lever (Simulated Roller) Mounting Type: Base Mount Switch Function: Off-Mom Circuit: 1A SPST-NO Contact Current: 0.1 Amps |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 96 Days | 子类别 | Switch Snap Action |
| 零件号别名 | 366143 D3M01K33NC | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85365080 | ||
电气参数
| 电路 | SPST-NO | 额定电压 | 30V |
| 开关功能 | Off-Mom | 差动行程 | 0.030" (0.8mm) |
| 最大额定电流 | 100mA (DC) | 开关功能/额定值 | N.O. |
| 直流击穿电压（标称） | 30V | ||
机械参数
| 深度 | 7.2 mm | 高度 | 18.5 mm |
| 重量 | 0 | 包装方式 | Bulk |
| 超行程 | 0.047" (1.2mm) | 触点形式 | SPST |
| 致动器类型 | Lever, Simulated Roller | 安装类型 | Screw Mount |
| 释放力 | 6gf | 端子类型 | Quick Connect |
| 安装样式 | Screw | 操作力 | 51gf |
| 触头材料 | Gold Alloy | 总长度 | 29.2 mm |
| 执行器材料 | Stainless Steel/N/A | 端接样式 | Connector |
| 按钮样式/尺寸 | Simulated Roller Lever | 开关驱动电平 | SPST |
| 典型触点布局 | :SPST-NO | ||
产品信息
| 类型 | Standard | 系列 | D3M |
| 电气寿命 | 200,000 Cycles | 行业别名 | D3M-01K3-3 |
| 工作高度 | 0.480" (12.2mm) | ||
环境参数
| 机械寿命 | 500,000 Cycles | 防护等级 | IP40 |
| 工作温度 | -25°C ~ 85°C | 结工作温度 | 85C |
