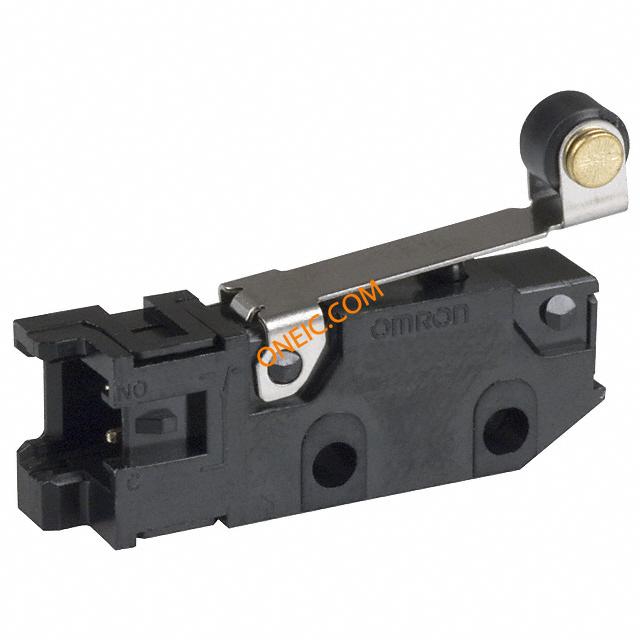

D3M-01L2-3
| Manufacturer | |
| Description | Basic / Snap Action Switches HNGE RLR LVR SPST-NO SWITCH ROLL LEV SPST-NO 0.1A 30V Switch Snap Action N.O. SPST Hinge Roller Lever Quick Connect 0.1A 30VDC 1N Screw Mount SWITCH,SUBMINIATURE,SNAPACTION,HINGEROLLERLEVER,SPST-NO Snap Action Switch Actuator Type: Lever (Roller) Mounting Type: Base Mount Switch Function: Off-Mom Circuit: 1A SPST-NO Contact Current: 0.1 Amps |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 96 Days | 子类别 | Switch Snap Action |
| 零件号别名 | 366147 | 产品类别 | Basic / Snap Action Switches |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 电路 | SPST-NO | 操作方式 | SnapAction |
| 额定电压 | 30V | 极数 | 1 |
| 开关功能 | Off-Mom | 介电强度 | 1500VAC |
| 差动行程 | 0.025" (0.6mm) | 最大额定电流 | 100mA (DC) |
机械参数
| 包装方式 | Bulk | 超行程 | 0.026" (0.7mm) |
| 本体表面处理 | Subminiature | 端接方式 | QCTabs |
| 触点形式 | SPST | 致动器类型 | Lever, Roller |
| 安装类型 | Chassis Mount | 释放力 | 10gf |
| 操作力 | 102gf | 端接样式 | Connector |
| 安装孔直径 | 2.4mm | ||
产品信息
| 类型 | Miniature | 系列 | D3M |
| 卡标准 | Snap-Action Switch | 电气寿命 | 200,000 Cycles |
| 行业别名 | D3M-01L2-3 | 工作高度 | 0.587" (14.9mm) |
环境参数
| 机械寿命 | 500,000 Cycles | 防护等级 | IP40 |
| 工作温度 | -25°C ~ 85°C | ||
