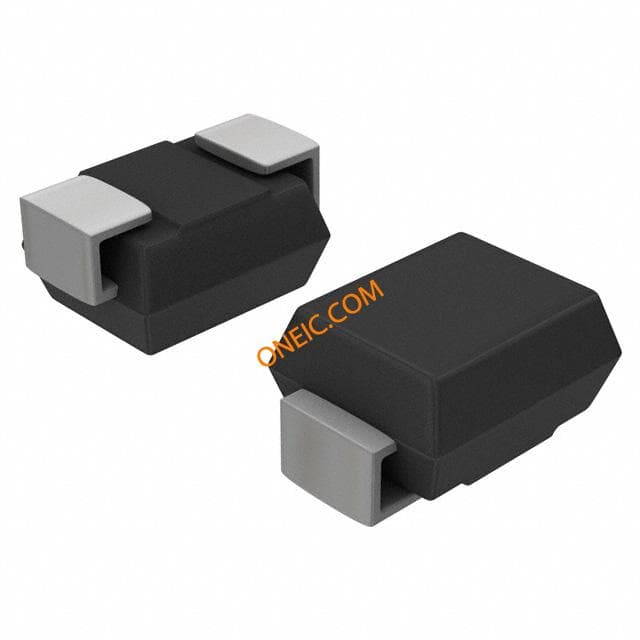

1SMB5.0AT3G
| Manufacturer | |
| Description | Diode TVS Single Uni-Dir 5V 600W 2-Pin SMB T/R TVS DIODE 5VWM 9.2VC SMB TVS Diode Uni-Directional 1SMB5.0AT3G 9.2V, 600W, SMB 2-Pin TVS Diodes - Transient Voltage Suppressors 5V 600W Unidirectional DIODE, TVS, 600W, 5V, UNIDIR, DO-214AA-2 DIODE, TVS, UNI, 5V, 600W, SMB SUPPRESSOR,TRANSIENTVOLTAGE;6.7V(TYP.)@10MA;UNIDIRECTIONAL;30A;600W ON Semiconductor 单向 TVS 二极管, 600W, 9.2V, 2针 SMB封装 |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 1SMB5.0AT3GOSCT | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | DO-214-AA | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ||
电气参数
| 通道数 | 1 Channel | 电容 | 2700pF |
| TVS极性 | :Unidirectional | 浪涌电流 | 65.2 A |
| 输出电流 | 10 mA | 供电电压 | 5V |
| 漏电流 | 0.8 uA | 工作电压 | 5V |
| 元件数量 | 1 | 峰值脉冲功率 | 600 W |
| 钳位电压 | 9.2 V | 电容 @ Vr, F | :2700pF |
| 跳闸电流 | 10 mA | 二极管配置 | :DO-214AA |
| 击穿电压 | 6.4 V | 转折电压 | :6.7V |
| 隔离电压 | :5V | 最大额定电流 | :800µA |
| 电源线保护 | No | 最小输入电压 | 5 V |
| 最小供电电压 | 5 V | 电容 @ 频率 | 2700pF @ 1MHz |
| 最大功耗 | :600W | 单向通道数 | 1 |
| 峰值脉冲电流（8/20µs） | 65.2 A | 反向漏电流 @ Vr | 800 uA |
| 直流反向电压（Vr）（最大） | :5V | 反向关断电压（典型） | 5 V |
机械参数
| 深度 | 3.56 mm | 高度 | 2.2 mm |
| 重量 | 0.0002 | 包装方式 | Tape and Reel |
| 引脚样式 | J-Lead | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | Surface Mount |
| 引脚数 | :2 | 封装形式 | 2SMB |
| 冷却的封装 | SMB | 锁定特性 | TVS |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 4.32 mm |
| 包装数量 | SMB | 主要材料 | Diodes |
| 尺寸/外形 | 3.56 mm W x 4.32 mm L | 端接样式 | SMD/SMT |
| 位数 | 2 | 供应商器件封装 | SMB |
产品信息
| 类型 | Zener | 系列 | 1SMB5.0AT3G |
| 极性 | Unidirectional | 二极管类型 | :Unidirectional TVS |
| 应用 | General Purpose | 制造商全称 | 1SMB5.0AT3GSeries |
| 配置 | Single | 端口方向 | Uni-Directional |
环境参数
| 工作温度 | -65 to 150 °C | 结工作温度 | 150C |
