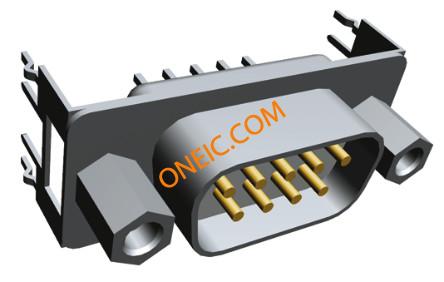

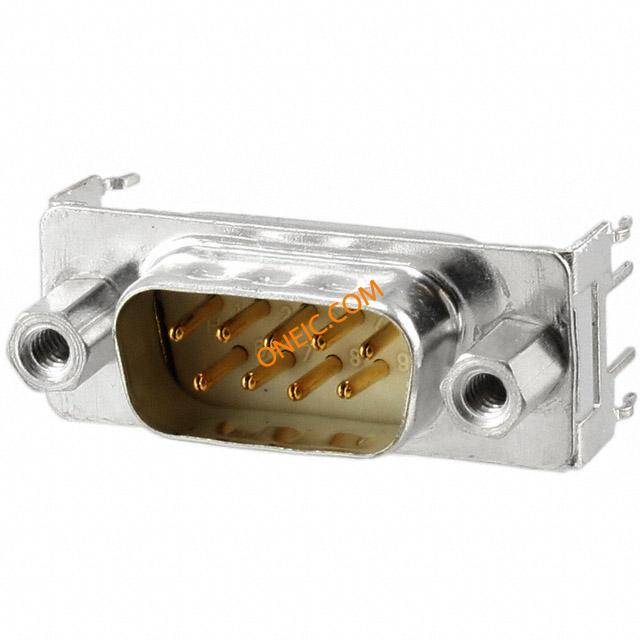

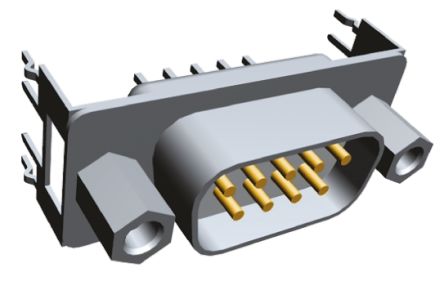

7-1393740-8
| Manufacturer | |
| Description | Conn D-Subminiature SKT 9 POS 2.74mm Solder ST Thru-Hole 9 Terminal 1 Port Standard Board Mount Connectors CONN D-SUB PLUG 9POS VERT SLD AMPLIMITE HD-20 d-sub PCB plug, 9 pin Conn D-Subminiature SKT 9 POS 2.74mm Solder ST Thru-Hole 9 Terminal 1 Port Product Highlights:Number of Positions = 9PlugPCB Mount Angle = VerticalProduct Series = HD 20 Type B - Solder TerminalWith Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22,
ACTION PIN, d-sub, d sub, dsub PLUG, DSUB, VERT, 9WAY AMPLIMITEHD-20d-subPCBplug,9pin D-Sub plug 9P, 7-1393740-8, TE Connectivity TE Connectivity Amplimite HD-20 系列 2.74mm 节距 9 路 直向 通孔安装 PCB D-sub 连接器 插头 V42254A2216C209=SUB D STIFTLEI |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 713937408 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366990 |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 量程（°/s） | :TE CONNECTIVITY - Amplimite HD-20 Series |
机械参数
| 颜色 | Gray | 深度 | 12.93mm |
| 间距 | 2.74 mm | 宽度 | 10.46mm |
| 高度 | 10.46 mm | 长度 | 31.19mm |
| 密封型 | No | 重量 | 0.02 |
| 包装方式 | Tray | 外壳尺寸 | 1 |
| 端接方式 | Solder | 触头类型 | Signal |
| 第二连接器 | With | 触点形状 | Round |
| 安装类型 | Through Hole | 外壳镀层 | Tin over Nickel |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Tin |
| 法兰特征 | Mating Side; Female Screwlock (4-40) | 接地类型 | With |
| 安装样式 | Thru Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 电路板厚度 | 0.062 [1.57] |
| 连接器样式 | D-Sub | 插入件材料 | PBTP - Glass Fiber-Reinforced Thermoplastic |
| 锁定特性 | Female Screwlocks, 4-40 UNC | 本体材料 | :Steel |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate (PBT), Polyester |
| 总长度 | 31.19 mm | 面板安装类型 | Without |
| 尺寸/外形 | 0.70 [.028] | 接地凹痕 | With |
| 连接器颜色 | None | 触点数 | 9 |
| 接触件端接 | :Solder | 位数 | 9 |
| 外壳尺寸-插件 | Full Metal | 外壳材料及表面处理 | Steel, Tin Plated |
| 端子柱长度 | 3.20 [0.126] | 外壳尺寸，连接器布局 | 1 (DE, E) |
产品信息
| 备注 | Connectors are preloaded with contacts.; With clinch nut screwlocks (M3) on req | 类型 | D-Subminiature |
| 连接器性别 | SKT | 系列 | HD 20 Type B - Solder Terminal |
| 产品特性 | Ground Strap, Grounding Indents | 制造商全称 | AMP |
| 端口数 | 1 Port | ||
