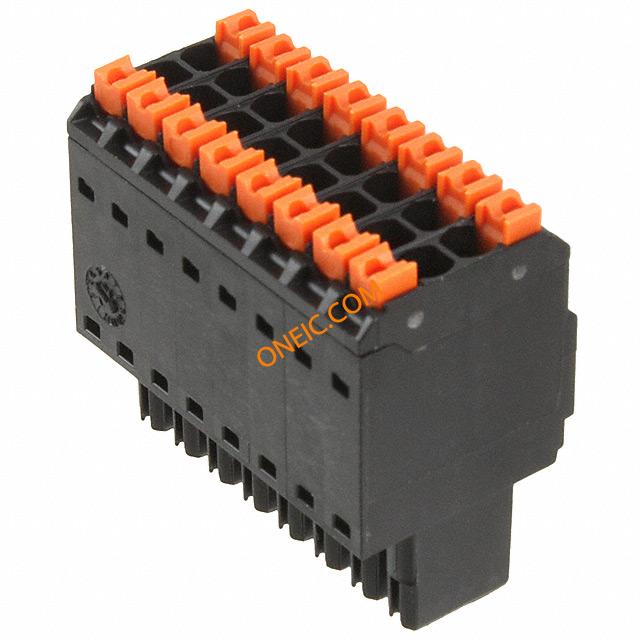

1277530000

Manufacturer	Weidmüller Holding AG & Co. KG
Description	CONN TERM BLOCK PLUG 8POS 3.5MM TERM BLOCK PLUG 16POS STR 3.5MM
Category	连接器解决方案接线端子螺丝接线端子

对参数有疑问？问 AI 助手

商业参数

其他名称

281-2970

标准包装数量

合规参数

RoHS	Conform	合规性	IEC 60664-1, IEC 61984
认证	200039-1121690	认证机构	E60693
安全特性	Safety indication	认证机构标志	Specifications are maximum values, details - see approval certificate.
材料阻燃等级	V-0

电气参数

电流	10A	电压	300V
频率	27-44-04-02	量程（°/s）	1.5 mm²
额定电压	300 V	极数	16
供电电压	300 V	额定交流电压	50 V
最大额定电流	9 A	绝缘电阻	≥ 108 Ω
额定电流 - 串联	12 A	内部供电电压	50 V
额定电流（每触点）	13.4 A	短路电流	3 x 1s with 80 A
击穿电压（V(BR)GSS）	2.5 kV	保护额定电压（VPR）	2.5 kV
保护电压（VP）（2416）	160 V

机械参数

颜色	Black	间距	0.138" (3.50mm)
重量	10.534 g	包装方式	Bulk
公共引脚	≥ 600	导线线规	16-26 AWG
端接方式	Screwless - Push In	保持力	5 N
安装类型	Free Hanging (In-Line)	连接器类型	PUSH IN
接触镀层	tinned	引脚数	2
排数	1	驱动力	40 N
插入力	5 N	长度（英寸）	0.965 inch
插头进线方向	180°	触头材料	Cu-Leg
套圈材料	1 mm²	剥线长度（范围）	10 mm
进/出口尺寸	180°	连接器颜色	Black
绝缘材料 - 类型	PA 66 GF 30	位数	16
接线端子类型	Plug, Female Sockets	绝缘材料 - 材质	II
法兰上方插针尺寸	1.5 mm²	法兰下方引脚尺寸	0.14 mm²
大外径（直径）	1.5 mm²	小外径	0.14 mm²
中心距	24.5 mm	线规或范围 - AWG	AWG 16
静电放电屏蔽	Safe from finger touch

产品信息

备注	Additional colours on request Gold-plated contact surfaces on request Rated current related to rated cross-section & min. No. of poles. Crimp shape A for wire-end ferrules with crimping tools PZ 1,5 (order no. 9005990000) or PZ 6/5 (order no. 9011460000) for larger wire cross-sections recommended. P on drawing = pitch Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards. Max. outer diameter of the conductor 2.6 mm Wire-end ferrule w/plastic collar DIN 46228/4 or Weidmüller colour code1.00mm² [H1.0/18D] mtl. ferrule leng. 12mm, stripping leng. 15mm0.75mm² [H0.75/18D] mtl. ferrule leng. 12mm, stripping leng. 14mm0.50mm² [H0.5/16D] mtl. ferrule leng. 10mm, stripping leng. 12mm0.34mm² [H0.34/12] mtl. ferrule leng. 8mm, stripping leng. 10mm0.25mm² [H0.25/12] mtl. ferrule leng. 8mm, stripping leng. 10mm0.14mm² [H0.14/12] mtl. ferrule leng. 8mm, stripping leng. 10mm Wire-end ferrule w/o plastic collar acc. to DIN 46228/11.50mm² [H1.5/10] mtl. ferrule leng. 10mm, stripping leng. 10mm Wire-end ferrule w/plastic collar DIN 46228/4 and 2 connec. cables2 x 0.20mm² [H0.5/16] mtl. ferrule leng. 10mm, stripping leng. 12mm2 x 0.34mm² [H1.0/18] mtl. ferrule leng. 12mm, stripping leng. 15mm	类型	B2CF 3.50/16/180 SN BK BX
系列	OMNIMATE Signal - series B2C/S2C 3.50 - 2-row	ETIM 6*0	EC002637
产品特性	IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²UL: 300 V / 9.5 A / AWG 26 - AWG 16	GTIN（EAN）	4050118067804
编码、键控	Yes	图例（文字）	RAL 9011
层结构	2-5 µm Sn hot-dip tinned	固件版本	PCB plug-in connector, female plug, 3.50 mm, No. of poles: 16, 180°, PUSH IN, Clamping range, rated connection, max.: 1.5 mm², Box
层数	2	工具类型/特性	0.4 x 2.5
每层位数	8	其他规格	Operating instruction

环境参数

额定寿命	1.5 mm²	插拔次数	25
ET（伏秒积）	EC002637	湿度范围	80 %
存储接口	-25 °C	防护等级	27-44-04-02
工作温度	120 °C	防触摸保护	IP 20
