点击放大查看

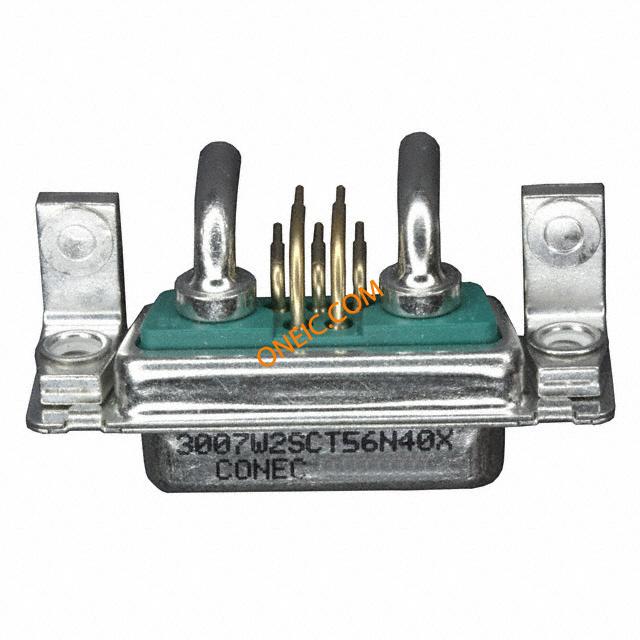

3007W2SCT56N40X
| Manufacturer | |
| Description | D-Sub Mixed Contact Connectors 7W2 SOLDER CUP FEMALE R/A 20 AMP Conn D-Subminiature SKT 2Power/5Signal POS Solder RA Thru-Hole 7 Terminal 1 Port CONN DSUB COMBO 7POS 7W2 SKT R/A |
| Category |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 626-1116 | 产品类别 | D-Sub Mixed Contact Connectors |
| 标准包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 额定电压 | 250V | 最大额定电流 | 20A, 5A |
机械参数
| 颜色 | Green | 深度 | 20.17 mm |
| 高度 | 12.93 mm | 包装方式 | Tray |
| 外壳尺寸 | 2 | 端接方式 | Solder |
| 触点形式 | Power and Signal | 触头类型 | Power and Signal |
| 安装类型 | Right | 外壳镀层 | Tin |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 法兰特征 | Housing/Shell (4-40) | 安装样式 | Through Hole |
| 排数 | 2 | 外壳材料（壳体） | Steel |
| 连接器样式 | D-Sub, Combo | 触头材料 | Copper Alloy |
| 壳体材料 | Polybutylene Terephthalate | 总长度 | 39.52 mm |
| 端接样式 | Solder | 第一触头极性 | SKT |
| 触点数 | 2Power/5Signal | 位数 | 7 (5 + 2 Power) |
| 外壳材料及表面处理 | Steel, Tin Plated | 典型触点布局 | 7W2S |
| 接触镀层厚度 | 30µin (0.76µm) | 外壳尺寸，连接器布局 | 2 (DA, A) - 7W2 |
产品信息
| 类型 | D-Subminiature | 连接器性别 | Female |
| 系列 | 300 | 已删除 | Compliant |
| 产品特性 | Board Lock | 主要用途 | Board Lock |
| 端口数 | 1 | 输出配置 | Through Hole, Right Angle |
环境参数
| 工作温度 | -55°C ~ 125°C | ||
