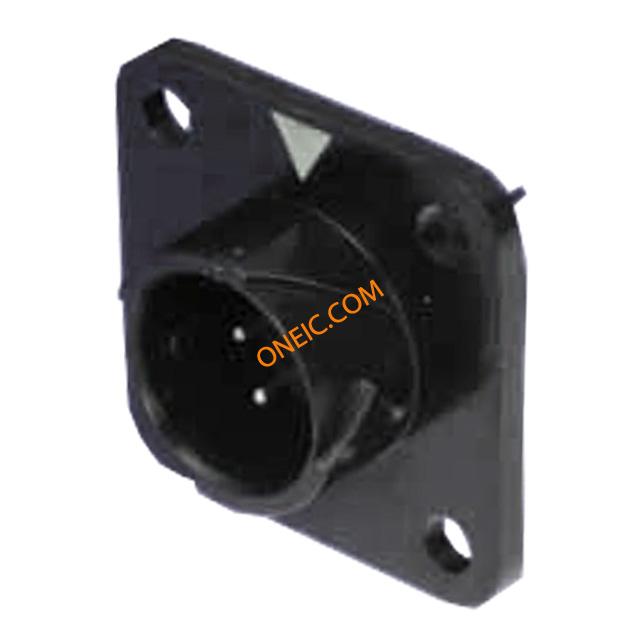

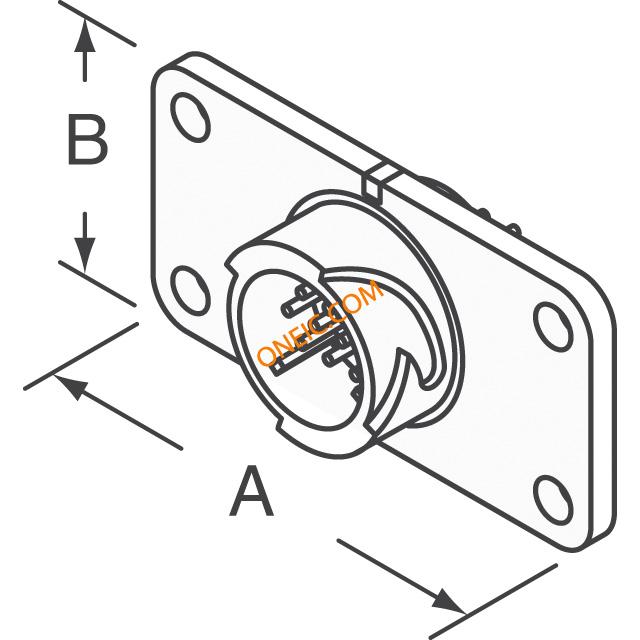

HR34B-12WRA-10P
| Manufacturer | |
| Description | Standard Circular Connector M 10 POS Solder Cup ST Panel Mount 10Ter CONN RCPT 10POS MALE WALL MNT Receptacle solder 10-way Conn Miniature Waterproof M 10 POS Solder Cup ST Panel Mount 10 Terminal 1 Port Hirose HR34B 系列 10路 面板安装 直向 连接器 插座 , 公触点, 卡口式接合 |
| Category |
商业参数
| 产品类别 | Standard Circular Connector | 标准包装数量 | 50 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 抗辐射加固 | No |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 额定电压 | 200VAC, 250VDC | 连接器阻抗 | 微型 |
| 最大额定电流 | 3A | 连接器类型 - 电压输入 | Miniature |
机械参数
| 深度 | 23.4 mm | 高度 | 23.4 mm |
| 外形尺寸(长x宽) | 12 | 包装方式 | Tray |
| 出线方向 | No | 外壳尺寸 | 12 |
| 方向 | N (Normal) | 外壳样式 | Plug |
| 端接方式 | Solder Cup | 触点形式 | 10Signal |
| 触头类型 | 公插 | 安装类型 | Panel Mount, Flange |
| 外壳镀层 | Chromate | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 安装样式 | Panel | 外壳材料（壳体） | Hybrid |
| 连接器用途 | Bayonet | 触头材料 | Copper Alloy |
| 壳体材料 | Zinc Alloy | 端接排数 | 焊接 |
| 端接样式 | Solder Cup | 第一触头极性 | Male |
| 配接方向 | Bayonet | 触点数 | 10 |
| 位数 | 10 | 外壳尺寸-插件 | 12 |
| 外壳材料及表面处理 | Zinc Alloy, Black Chromate Plated | ||
产品信息
| 连接器性别 | Female | 系列 | HR34B |
| 已删除 | Compliant | 产品子类型 | Connectors |
| 输出配置 | Panel Mount, Flange | ||
环境参数
| 密封等级 | IP67, IP68 | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -25°C ~ 125°C | ||
Documents & Media
相关型号
HR34B-12WPK-10S
Hirose Connector
Standard Circular Connector 10P STRT SOLDER PLUG FEMALE CONT CONN PLUG 10POS STRGHT SKT Plug plastic staight solder 10-way Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
.jpg&w=3840&q=75)
HR34B-12WLPA-10S(71)
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female wire CONN PLUG 10POS FEMALE R/A SLD Plug plastic right angle solder 10-way PLUGPLASTIC10-WAY Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
.jpg&w=3840&q=75)

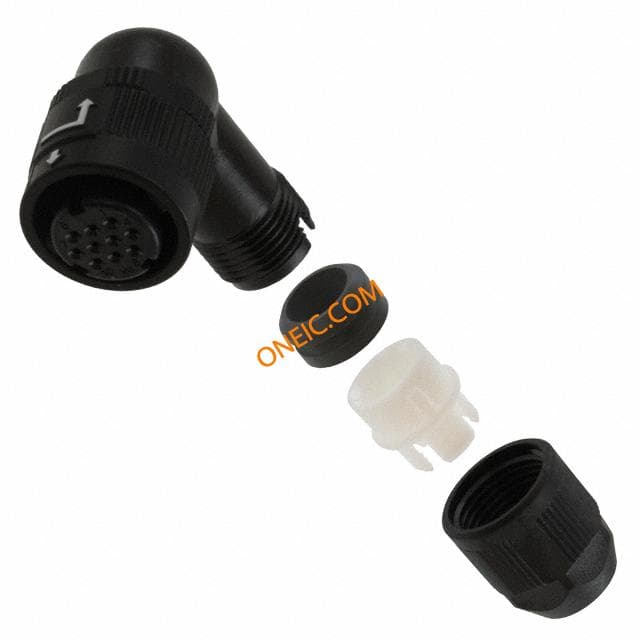

HR34B-12WLPB-10S(71)
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female wire CONN PLUG 10POS FEMALE R/A SLD Plug plastic right angle solder 10-way PLUGPLASTIC10-WAY Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPB-10SC
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female crimp CONN PLUG 10POS FEMALE R/A CRIMP Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPD-10S
Hirose Connector
Standard Circular Connector 10P STRT SOLDER PLUG FEMALE CONT CONN PLUG 10POS STRGHT SKT Plug plastic staight solder 10-way Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPD-10SC
Hirose Connector
Standard Circular Connector 10P STRT CRIMP PLUG FEMALE CONT CONN HSG PLUG 10POS CABLE SKT CONN HSG PLUG 10POS INLINE SKT Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPE-10S
Hirose Connector
Standard Circular Connector 10P STRT SOLDER PLUG FEMALE CONT CONN PLUG 10POS STRGHT SKT Plug plastic staight solder 10-way Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPE-10SC
Hirose Connector
Standard Circular Connector 10P STRT CRIMP PLUG FEMALE CONT CONN HSG PLUG 10POS CABLE SKT CONN HSG PLUG 10POS INLINE SKT Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPK-10SC
Hirose Connector
Standard Circular Connector 10P STRT CRIMP PLUG FEMALE CONT CONN HSG PLUG 10POS CABLE SKT CONN HSG PLUG 10POS INLINE SKT Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
.jpg&w=3840&q=75)

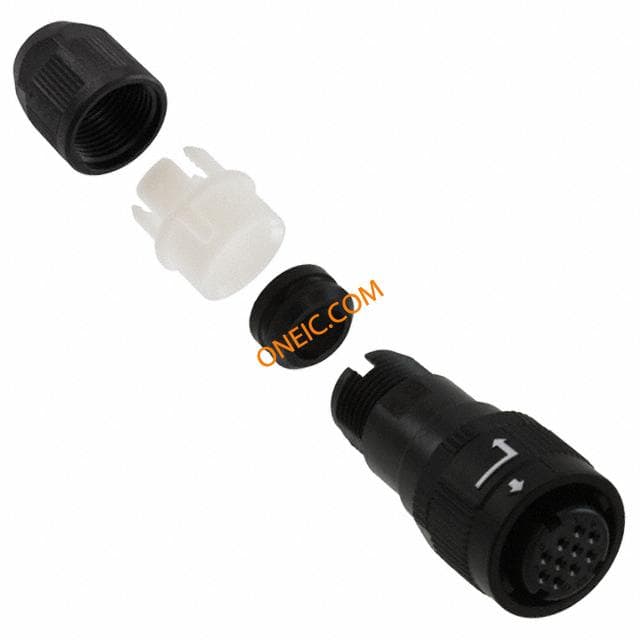

HR34B-12WPA-10S(71)
Hirose Connector
Standard Circular Connector 10P ST PLUG SOLDER SHELL SZ 12 F GLD CONN PLUG 10POS FEMALE STR SLD Plug plastic staight solder 10-way PLUGPLASTIC10-WAY Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPD-10S
Hirose Connector
Standard Circular Connector 10P R/A SOLDER PLUG FEMALE CONT CONN PLUG 10POS CABLE R/A SKT Plug plastic right angle solder 10-way CONN PLUG 10POS INLINE R/A SKT Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPE-10S
Hirose Connector
Standard Circular Connector 10P R/A SOLDER PLUG FEMALE CONT CONN PLUG 10POS CABLE R/A SKT Plug plastic right angle solder 10-way CONN PLUG 10POS INLINE R/A SKT Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPB-10SC
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female crimp CONN PLUG 10POS FEMALE R/A CRIMP Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPK-10SC
Hirose Connector
Standard Circular Connector 10P STRT CRIMP PLUG FEMALE CONT CONN HSG PLUG 10POS CBL R/A SKT Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPA-10SC
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female crimp CONN PLUG 10POS FEMALE CRIMP Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPD-10SC
Hirose Connector
Standard Circular Connector 10P R/A CRIMP PLUG FEMALE CONT CONN HSG PLUG 10POS CBL R/A SKT Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WLPK-10S
Hirose Connector
Standard Circular Connector 10P R/A SOLDER PLUG FEMALE CONT CONN PLUG 10POS CABLE R/A SKT Plug plastic right angle solder 10-way CONN PLUG 10POS INLINE R/A SKT Hirose HR34B 系列 10路 电缆安装 直角 连接器 插头 , 母触点, 卡口式接合
HR34B-12WPA-10SC
Hirose Connector
Standard Circular Connector 10 Pos. 3A 200V Female crimp CONN PLUG 10POS FEMALE CRIMP Hirose HR34B 系列 10路 电缆安装 直向 连接器 插头 , 母触点, 卡口式接合
.jpg&w=3840&q=75)

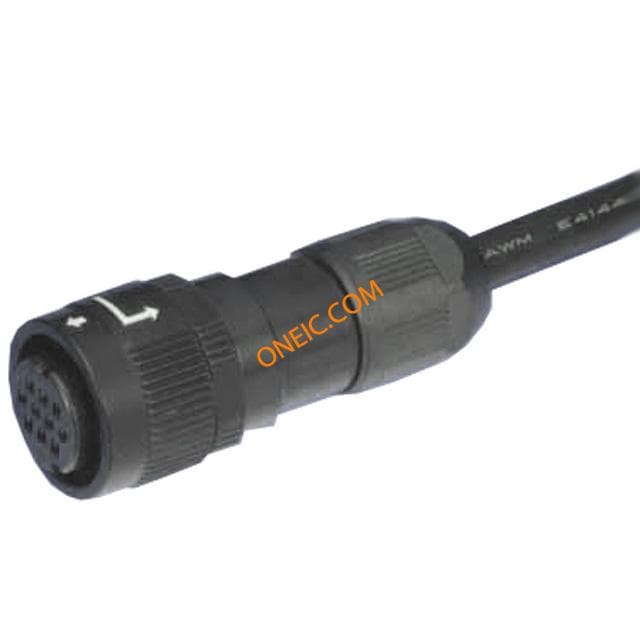

HR34B-12WPB-10S(71)
