09042326826
| Manufacturer | |
| Description | Conn DIN 41612 F 32 POS 5.08mm Solder RA Thru-Hole DIN 41612 Connectors 32P 6A FEMALE R/A DIN-POWER D032FS-6,5C1-2 Connector DIN-Power solder 32-way f DIN Connector; Printed Board; 6 A; Female; 32; Angle Solder Pin DINConnector;PrintedBoard;6A;Female;32;AngleSolderPin Harting 32 路 5.08mm 节距, D型 C2等级, 2 行 a/c, 直角 DIN 41612 插座, 焊接端接 |
| Category |
商业参数
| 零件号别名 | 04 09 09-04-232-6826 232 6826 | 产品类别 | DIN 41612 Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 20 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 标准 | IEC60603-2 | 材料阻燃等级 | UL94 V-0 |
电气参数
| 接触电阻 | 15mΩ | 最大额定电流 | 6A |
机械参数
| 深度 | 19.08 | 间距 | 0.200" (5.08mm) |
| 高度 | 10.5 | 长度 | 3mm(Terminal) |
| 包装方式 | Bulk | 外壳尺寸 | D |
| 方向 | 直角 | 端接方式 | Solder |
| 引脚长度（针脚） | 3mm | 尾部长度 | 3 mm |
| 安装类型 | Through Hole | 行程角度 | Right |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold Over Nickel |
| 引脚数 | 32 | 排数 | 2 |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 总长度 | 94.9mm | 主要材料 | Industrial |
| 端接排数 | 焊接 | 插针孔直径 | 5.08mm |
| 端接样式 | Solder Pin | 触点数 | 32 |
| 位数 | 32 (Power) | 绝缘材料 - 材质 | Thermoplastic, Glass Filled |
| 安装孔直径 | 2.8mm | ||
产品信息
| 类型 | DIN 41612 | 样式 | D |
| 连接器性别 | F | 系列 | 9 |
| 插座类型与数量 | A/c | 加载位置数 | All |
环境参数
| 额定等级 | C2 | 级别、等级 | 2 |
| 工作温度 | +125°C | ||
相关型号
09041322921
Harting Technology Group
Conn Shrouded Header HDR 32 POS 5.08mm Solder RA Thru-Hole DIN 41612 Connectors DINPWRD032MS 3.0C1-1 DIN-POWER D032MS-3,0C1-1 Connector DIN-Power solder 32-way m ConnectorDIN-Powersolder32-waym Harting 09 04 系列 32 路 5.08mm 节距, D型 C1等级, 2 行 a/c, 直角 DIN 41612 插头, 焊接端接
09041326922
Harting Technology Group
Conn Shrouded Header HDR 32 POS 5.08mm Solder ST Thru-Hole DIN 41612 Connectors DINPWRD032MS 3.0C1-2 DIN-POWER D032MS-3,0C1-2 Connector DIN-Signal solder 32-way m ConnectorDIN-Signalsolder96-waym Harting 09 04 系列 32 路 5.08mm 节距, D型 C2等级, 2 行 a/c 直向 DIN 41612 插头, 焊接端接
09041327921
Harting
DIN-POWER D032MS-3,0C1-3 DIN 41612 Connectors DINPWRD032MS 3.0C1-3 Harting 09 04 系列 32 路 5.08mm 节距, D型, 2 行 a/c, 直角 DIN 41612 插头, 焊接端接

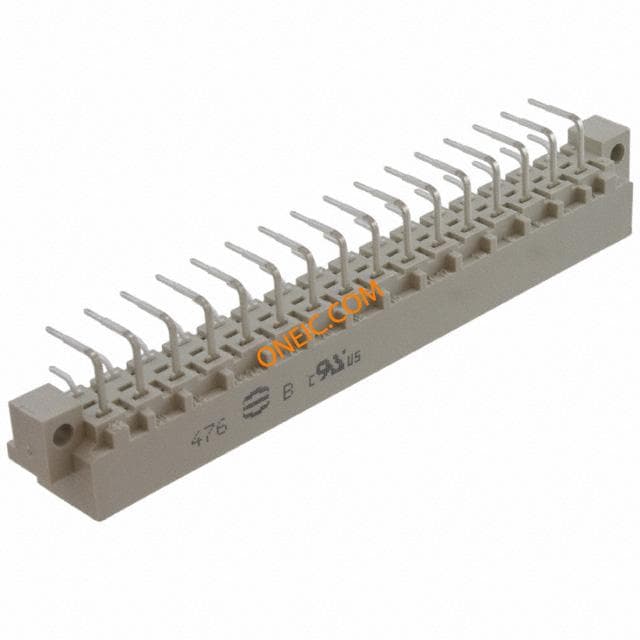

09041326921
