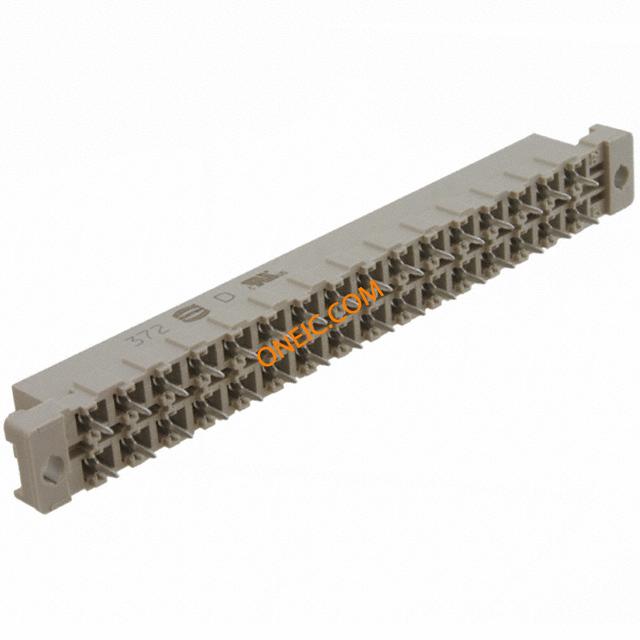

09042326832
| Manufacturer | |
| Description | Conn DIN 41612 F 32 POS 5.08mm Solder ST Thru-Hole DIN 41612 Connectors DINPWRD032FS 2.9C1-2 DIN-POWER D032FS-2,9C1-2 Connector DIN-Power solder 32-way f DIN-PowerD032FS-2,9C1-2 Plug; DIN 41612,type D; female; PIN:32; a+c; THT; straight; 6A Harting 09 04 系列 32 路 5.08mm 节距, D型 C2等级, 2 行 a/c 直向 DIN 41612 插座, 焊接端接 |
| Category |
商业参数
| 零件号别名 | 04 09 09-04-232-6832 232 6832 | 标准包装数量 | 1 |
| 工厂包装数量 | 20 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 额定电压 | 125 V ac | 接触电阻 | 15mΩ |
| 最大额定电流 | 6A | ||
机械参数
| 深度 | 10.5 | 间距 | 0.200" (5.08mm) |
| 高度 | 11.6 | 重量 | 0.01 kg |
| 包装方式 | Bulk | 方向 | straight |
| 端接方式 | Solder | 引脚间距 | len. 2.9mm |
| 安装类型 | Straight | 连接器类型 | Receptacle, Female Sockets |
| 接触镀层 | Gold Over Nickel | 排数 | 2 |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 总长度 | 94.9 | 包装数量 | 20 |
| 端接排数 | a/b | 连接器 - 电缆 | plug |
| 端接样式 | Solder | 触点数 | 32 |
| 位数 | 32 (Power) | 绝缘材料 - 材质 | Thermoplastic, Glass Filled |
| 触点材料 - 镀层 | gold plated | 外壳与棱镜材料 | thermoplastic |
| 第一连接器安装特征 | a+c | ||
产品信息
| SPG | 20 | 类型 | DIN 41612 |
| 样式 | D | 连接器性别 | F |
| 系列 | 09 04 | 等级代码 | C2 |
| CAD图纸 | 3D CAD Model | 产品子类型 | Receptacles |
| 单元数量 | 1 | 插座类型与数量 | A/c |
| 加载位置数 | All | ||
环境参数
| 额定等级 | C2 | 级别、等级 | 2 |
| 机械寿命 | 400cycles | 工作温度 | +125°C |
